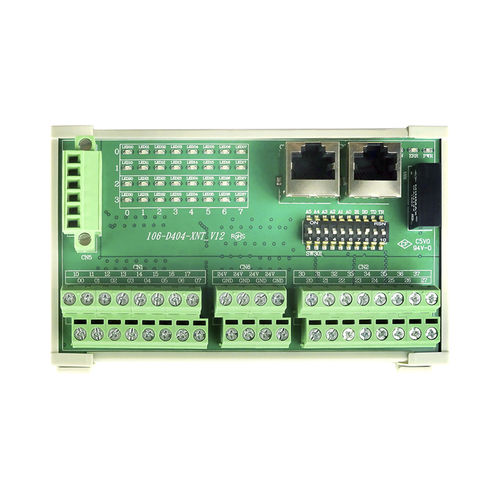

Slav E/A-Modul 106-D4 series

digitalRJ45RS-485

Die Serie 106-D4xx ist ein 32-Kanal-Digital-E/A-Motionnet®-Slave-Modul. Mit CAT5-Kabel kann die Serie 106-D4xx seriell angeschlossen werden. Es ist außerdem mit einer RJ45-Telefonbuchse für eine einfache Installation und einer LED für eine mühelose Diagnose ausgestattet Merkmale ● 32-Ch. Motionnet® Digitale E/A-Slave-Module ● Max. 20Mbps Übertragungsrate ● Einfache Installation mit RJ45-Telefonbuchse und LED-Diagnose ● Montage auf DIN-Schiene (L-77 x B-124 x H-41 mm) ● Serie 106-D4xx : Schraubklemmleiste Bewegungsnetz® Serielle Schnittstelle: Halbduplex RS-485 mit Transformatorisolierung Kabeltyp: CAT5 UTP-/STP-Ethernet-Kabel Überspannungsschutz: 10 KV Übertragungsgeschwindigkeit: 2,5Mbps, 5Mbps: 10Mbps und 20Mbps E/A-Isolationsspannung: 3750 Vrms Eingangsimpedanz: 5.6KQ / 0,5W Eingangsimpedanz: ±5mA (Max.) Ausgangs-Typen: NPN Darlington-Transistoren mit offenem Kollektor Switch-Kapazität: Jeder Ausgangskanal ist 100mA bei 24VDC Reaktionszeit: Ein bis Aus, etwa 50 Sekunden; Aus bis Ein, etwa 10 Sekunden Über eurent Schutz: 3A (Max.) für jeden Anschluss (8 Ch.) Allgemein Leistungsaufnahme: 24VDC±10% Leistungsaufnahme: 1.5W typisch Arbeitstemperatur: 0 bis 60°C
