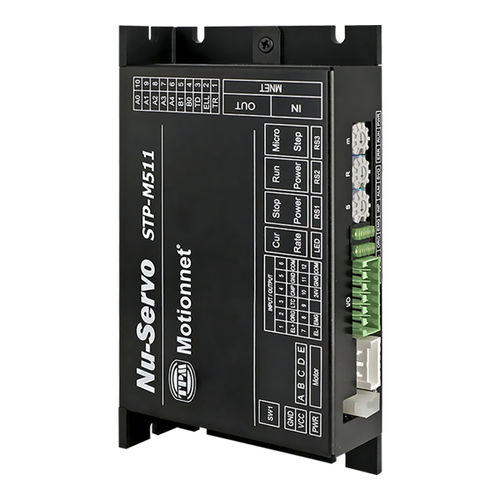

Motion Controller / 1-Achs STP-M511

SchrittschaltungEthernetRS-485

STP-M511 Merkmale ● 5-Phasen-Motionnet®-Mikroschrittantrieb ● Geringste Vibrationen und Geräusche ● Hohe Positionsgenauigkeit ● Einstellbarer Laufstrom und Stoppstrom ● Wählbarer Mikroschritt ● Max. 20Mbps Übertragungsrate ● Einfache Installation mit RJ45-Telefonbuchse und LED-Diagnose ● Dimension : L-79 x B-140 x H-30mm Bewegungsnetz® Kommunikationssteuerung Motionnet®-Slave-Bewegungssteuerungs-ASIC Serielle Schnittstelle RS-485 mit Transformatorisolierung Kabeltyp CAT5 UTP / STP Ethernet-Kabel Überspannungsschutz 10KV Übertragungsgeschwindigkeit 2,5 Mbit/s, 5 Mbit/s, 10 Mbit/s und 20 Mbit/s Mehrachsiger Antrieb Max. 32 Sätze / Ring E/A-Eingangssignal PEL, MEL, ORG, LTC und EMG E/A-Ausgangssignal CMP Lageregelung Inkremental-Modus / Absolut-Modus Datenbereich : 28 Bit Referenzfahrtmodus ORG, Z-Phase, Limit Insgesamt 13 Typen Software-Bewegungsbibliothek (DLL) für Win XP / 7 / 10 Antrieb Eingangsspannung 24 oder 48V DC Antriebsmodell 5-phasig Ansteuerstrom 0,5~1,5A Max / Phase Einstellung des Antriebsstroms RUN : 0~F über Drehschalter STOP : 0~F über Drehschalter Mikro-Schritt 1, 2, 5, 10, 25, 50, 125, 250, 3, 4, 6, 12,18, 24, 36, 72 über Drehschalter LED-Anzeige EL+, EL-, ORG, EMG, INP, ALM, SVON, PWR, RUN, ERR, Stromstärke Stromaufnahme 3,1 W typisch (130 mA / 24 V) ohne Last Umgebungstemperatur Im Gebrauch : 0~50 °C Bei Lagerung : -20~70 °C Luftfeuchtigkeit Bei Gebrauch : 35~85% (nicht kondensierend) Bei Lagerung : 10~90% (nicht kondensierend) Vib. zurücksetzen 0.5G
