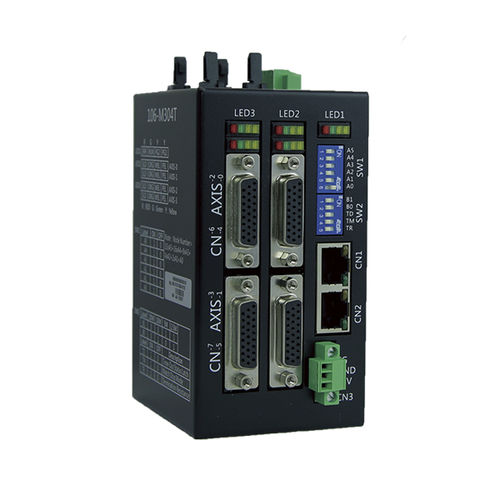

Motion Controller / 4-Achs 106-M304T series

2-AchsEthernetdigital

Der 106-M304T ist ein 4-Achsen-Motion-Controller Motionnet®-Slave-Modul. Die 4-Achsen-Bewegungssteuerung bietet 2- bis 4-Achsen-Linearinterpolation, 2-Achsen-Zirkularinterpolation und auch kontinuierliche Interpolation mit Geschwindigkeitskontinuität. Es bietet 13 Referenzfahrtmodi für verschiedene Maschinentypen. Sie bietet auch Funktionen zum Positionsvergleich und zum Auslösen von Ausgabefunktionen, die auf andere Anwendungen, wie z.B. die fliegende Bilderfassung, angewendet werden können. Die Positionsverriegelungs- und Unterbrechungsfunktionen ermöglichen dem Anwender eine breite Nutzung mit anderen Anwendungen, wie z.B. der Längenmessung an Werkzeugmaschinen. Der 106-M304T verfügt über dedizierte digitale E/A-Schnittstellen für Servoantriebe/Motoren, z.B. ALM, INP und ERC, und auch maschinenspezifische digitale E/A-Schnittstellen, z.B. ORG, PEL und EMG. Diese dedizierten E/A-Signale garantieren die Funktionalität über die Hardware und reduzieren somit die Belastung der Software. Merkmale ● 4-Achsen-Motion-Controller Motionnet®-Slave-Module ● Abmessungen: L-120 x B-64 x H-80mm ● Max. 6.5MHz, 4-Achsen-Impulsausgaberate ● 28-Bit-Zähler für Inkrementalgeber ● Lineare, zirkuläre und kontinuierliche Interpolation ● Programmierbare Beschleunigungs- und Verzögerungszeit ● Unterstützung von T- und S-Kurven-Geschwindigkeitsprofilen ● Geschwindigkeit/Position während des Fluges ändern ● Positionsvergleich und Triggerausgabe ● Vergleichen Sie das Ausgabe-FIFO x 2 ● Gleichzeitiger Start/Stop auf mehreren Bewegungssteuerungsmodulen ● Einfache Installation mit RJ45-Telefonbuchse und LED-Diagnose Bewegungsnetz® KommunikationssteuerungMotionnet®-Slave-Bewegungssteuerung ASIC Serielle SchnittstelleHalbduplex RS-485 mit Transformatorisolierung KabeltypCAT5 UTP/STP-Ethernet-Kabel Überspannungsschutz10KV Übertragungsgeschwindigkeit 2,5Mbps, 5Mbps, 10Mbps und 20Mbps
