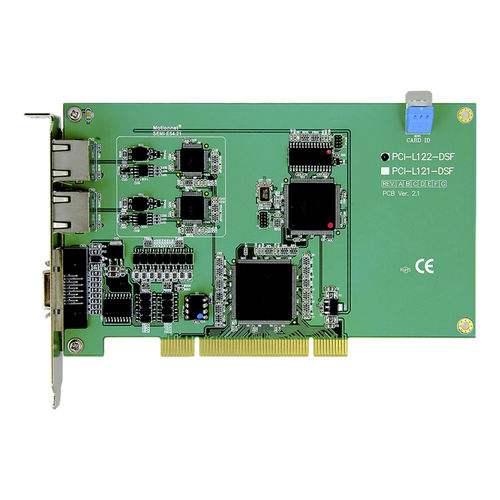

PCI-Motorsteuerplatine PCI-L122-DSF

EthernetdigitalRS-485

Die PCI-L122-DSF Master-Steuerungskarte wurde für Anwender entwickelt, die schnell und einfach Anwendungen wie Bewegungssteuerung und E/A-Steuerung entwickeln müssen. PCI-L122-DSF ist eine Standard-PCI-Master-Steuerkarte mit einer Hochgeschwindigkeits-Echtzeit-Netzwerkerweiterung namens Motionnet. Motionnet ist eine neue Serie von Kommunikationssystemen, die für vielseitige Automatisierungsanwendungen entwickelt wurde. PCI-L122-DSF ist nach dem Standard-PCI-Formfaktor konzipiert. Dieser Master kann bis zu 64x2=128 Slave-Module anschließen. Es gibt 3 Kategorien der Slave-Module, für Bewegungssteuerung, digitale E/A und verschiedene Funktionen. Merkmale ● Max. 20Mbps Übertragungsrate ● 2 Ringe von Motionnet® Master ● Max. 128 unterstützte Motionnet® Slave-Module ● Einfache Installation mit RJ45-Telefonbuchse und LED-Diagnose ● Isolierte E/A für allgemeine Zwecke: 8 DI und 8 DO ● Hardware-IC mit eindeutiger ID Bewegungsnetz® Anzahl der Ringe: 2 Serielle Schnittstelle: Halbduplex RS-485 mit Transformatorisolierung Kabeltyp: CAT5-UTP/STP-Ethernet-Kabel Überspannungsschutz: 10KV Übertragungsgeschwindigkeit: 2,5 Mbit/s, 5 Mbit/s, 10 Mbit/s und 20 Mbit/s Datenflusskontrolle: Automatisch Kommunikationsentfernung: Max. 100M (20Mbps/32 Slave-Module) Kommunikations-Slave-Modulnummer: 2 Ringe mit Max. 128 Slaves (1 Ring mit 64 Slaves) Isolierter digitaler Eingang: IN x 8, NPN/PNP-Typ Isolierter digitaler Ausgang: OUT x 8, NPN-Typ Eindeutige ID: Hardware-IC Allgemein Bustyp: PCI-Spezifikation 2.2; unterstützt 32 Bit Leistungsaufnahme: 5VDC bei 500mA typisch Arbeitstemperatur: 0 bis 60°C
