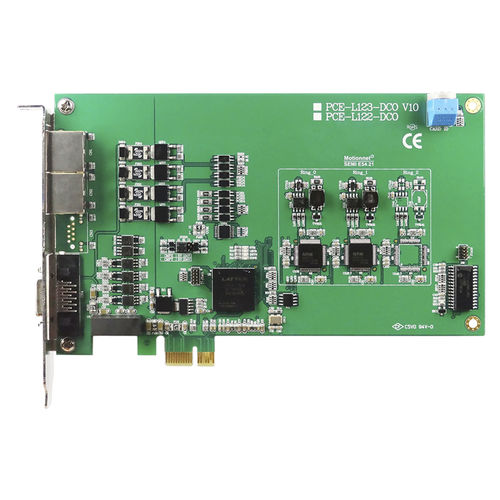

Digitaler PCI Kommunikationskarte PCE-L-DCO series

PCE-L122-DCO ist eine Standard-PCI-Express-Master-Steuerkarte mit einer Hochgeschwindigkeits-Echtzeit-Netzwerkerweiterung namens Motionnet. Motionnet ist eine neue Serie von Kommunikationssystemen, die für vielseitige Automatisierungsanwendungen entwickelt wurde. Dieser Master kann bis zu 64x2=128 Slave-Module anschließen. Es gibt 3 Kategorien von Slave-Modulen: Bewegungssteuerung, digitale E/A und verschiedene Funktionen. PCE-L122-DCO bietet auch Hochleistungsfunktionen, Auto-Compare-Trigger-Ausgang und FIFO-Latch. Diese Funktionen verbessern fortschrittlichere Anwendungen erheblich. Merkmale ● PCI-Express-x1-konform ● Max. 20Mbps Übertragungsrate ● 2 Ringe von Motionnet® Master ● Max. 128 unterstützte Motionnet® Slave-Module ● Einfache Installation mit RJ45-Telefonbuchse und LED-Diagnose ● Vergleich der Ausgabe FIFO x 2 ● Hochgeschwindigkeits-FIFO-LATCH x 4 ● Isolierte E/A für allgemeine Zwecke: 4 DI und 4 DO ● Hardware-IC mit eindeutiger ID Bewegungsnetz® Anzahl der Ringe: 2 Serielle Schnittstelle: Halbduplex RS-485 mit Transformatorisolierung Kabeltyp: CAT5-UTP/STP-Ethernet-Kabel Überspannungsschutz: 10KV Übertragungsgeschwindigkeit: 2,5 Mbit/s, 5 Mbit/s, 10 Mbit/s und 20 Mbit/s Datenflusskontrolle: Automatisch Kommunikationsentfernung: Max. 100M (20Mbps/32 Slave-Module) Kommunikations-Slave-Modulnummer: 2 Ringe mit Max. 128 Slaves (1 Ring mit 64 Slaves) Isolierter digitaler Eingang: IN x 4, NPN-Typ Isolierter digitaler Ausgang: OUT x 4, NPN-Typ Eindeutige ID: Hardware-IC Inkrementalgeber-Eingang: ±EA x 2, ±EB x 2 Ausgabe des Positionsvergleichs: CMP x 2 Latch-Eingang positionieren: LTC x 4, 1024 Punkte / Kap. Allgemein Bustyp: 1-Lane 2,5 Gb/s PCI Express Leistungsaufnahme: 3.3VDC bei 430mA, 12VDC bei 55mA typisch Arbeitstemperatur: 0 bis 60°C
