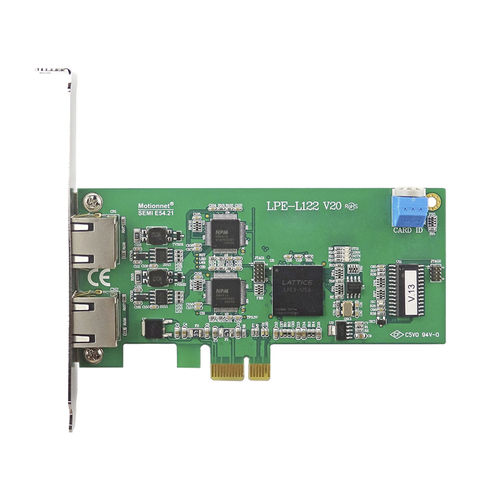

PCI-Motorsteuerplatine LPE-L122

EthernetRS-485mit hoher Drehzahl

Die Master-Steuerkarte LPE-L122 ist für Anwender konzipiert, die schnell und einfach Anwendungen wie z. B. Motion Control und E/A-Steuerungen entwickeln müssen. LPE-L122 ist eine Standard-PCI-Express-Master-Steuerkarte mit einer Hochgeschwindigkeits-Echtzeit-Netzwerkerweiterung namens Motionnet. Motionnet ist eine neue Serie von Kommunikationssystemen, die für vielseitige Automatisierungsanwendungen entwickelt wurde. Merkmale ● PCI-Express-x1-konform ● Niedriger Formfaktor ● Max. 20Mbps Übertragungsrate ● 2 Ringe von Motionnet® Master ● Max. 128 unterstützte Motionnet® Slave-Module ● Einfache Installation mit RJ45-Telefonbuchse und LED-Diagnose ● Hardware-IC mit eindeutiger ID Bewegungsnetz® Anzahl der Ringe: 2 Serielle Schnittstelle: Halbduplex RS-485 mit Transformatorisolierung Kabeltyp: CAT5-UTP/STP-Ethernet-Kabel Überspannungsschutz: 10KV Übertragungsgeschwindigkeit: 2,5 Mbit/s, 5 Mbit/s, 10 Mbit/s und 20 Mbit/s Datenflusskontrolle: Automatisch Kommunikationsentfernung: Max. 100M (20Mbps/32 Slave-Module) Kommunikations-Slave-Modulnummer: 2 Ringe mit Max. 128 Slaves (1 Ring mit 64 Slaves) Eindeutige ID: Hardware-IC Formfaktor: Niedriges Profil Allgemein Bustyp: 1-Lane 2,5 Gb/s PCI Express Leistungsaufnahme: 3.3VDC bei 430mA, 12VDC bei 55mA typisch Arbeitstemperatur: 0 bis 60°C
