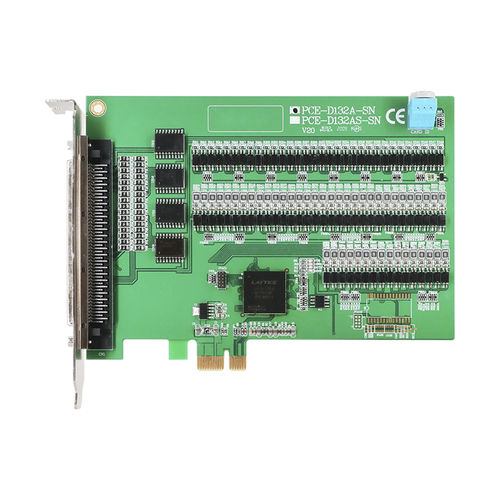

Digitale E/A-Karte PCE-D132A-SN

SCSI32 DigitalausgängeMehrkanal

Die PCE-D132A-SN ist eine isolierte digitale 48/32-Kanal-Ein-/Ausgabekarte mit hoher Dichte. Es handelt sich um eine Datenerfassungskarte mit erweiterter Leistung, die auf der PCI-Express-Busarchitektur basiert. Sie eignet sich für die meisten industriellen Anwendungen, z. B. in Prüfgeräten, Messgeräten, Industrieautomatisierung, Laborautomatisierung und Prozesssteuerung. Die Karte verfügt über eine PCI-Express-x1-Lane, die in jedem verfügbaren x1-, x4-, x8- oder x16-PCI-Express-Erweiterungssteckplatz verwendet werden kann Merkmale ● 48-Kanal-Digitaleingang und 32-Kanal-Digitalausgang ● PCI-Express-x1-konform ● Vorstands-ID ● Status der digitalen Ausgänge nach Warmstart beibehalten ● Lesbare digitale Ausgangssignale Digitale E/A-Schnittstelle Überspannungsschutz: 10KV E/A-Isolationsspannung: 3750Vrms Eingangsimpedanz: 5.6KΩ0.5W Eingangslogik: Logik 0: 0V bis 1,5V ; Logik 1: 5V bis 24V; Logik 1: 5V bis 24V Eingabetypen: NPN/ PNP Ausgabearten: NPN-Darlington-Transistoren mit offenem Kollektor Switch-Kapazität: Jeder Ausgang Ch. beträgt 350mA bei 24VDC Reaktionszeit: Ein bis Aus, etwa 50µs ; Aus zu Ein, etwa 10µs E/A-Pin-Typ: Optisch isoliert mit 3750Vrms an allen SCSI 100-Pin Allgemein Spezifikationen: 1-Lane 2,5 Gb/s PCI Express Leistungsaufnahme: 3.3VDC bei 430mA, 12VDC bei 55mA typisch Arbeitstemperatur: 0 bis 60℃
