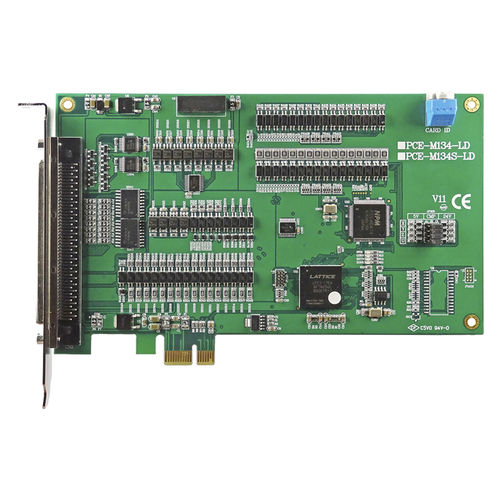

PCI-Motorsteuerplatine PCE-M134-LD

4-Achslineardigital

Die PCE-M134-LD ist die wirtschaftliche Motion Control Karte. Die 4-Achsen-Bewegungssteuerung bietet 2 bis 4 Achsen lineare Interpolation. Sie bietet 2 Referenzfahrtmodi für unterschiedliche Maschinenausführungen. Außerdem bietet sie Positionsvergleichs- und Trigger-Ausgabefunktionen, die für andere Anwendungen, wie z.B. fliegende Bilderfassung, verwendet werden können. Die PCE-M134-LD verfügt über spezielle digitale E/A-Schnittstellen für Servoantriebe/Motoren, wie z.B. ALM und SVON. Diese dedizierten E/A-Signale garantieren die Funktionalität über die Hardware und reduzieren somit die Belastung der Software. Die PCE-M134-LD bietet digitale E/A-Funktionen wie GPIO mit 16 DI und 16 DO. Merkmale ● Integrierte 4-Achsen-Bewegungssteuerung mit Max. 2.4MHz Impulsausgaberate ● Programmierbare Beschleunigungs- und Verzögerungszeit ● Programmierbare Impulsausgabe und Unterbrechung ● Positionsvergleich und Triggerausgabe ● Vergleich der Ausgabe FIFO x 4 ● Isolierte E/A für allgemeine Zwecke: 16 DI und 16 DO Bewegungssteuerung Impulsausgabe-Modus: AUS/EIN, CW/CCW Impulsausgaberate: Max. 2.4Mpps Positionsbereich: 24 Bit Heimkehr-Modus: 3 Arten Geschwindigkeitsprofile: T-Kurve und S-Kurve Maschinenschnittstelle: PEL x 4, MEL x 4, ORG x 4, SLD x 4 Schnittstelle für Servoantriebe: ALM x 4, SVON x 4 Notfall-Eingabe: EMG x 1 Ausgabe des Positionsvergleichs: CMP x 4, 1024 Punkte / Kap. Isolierter Digitaleingang IN x 16, NPN-Typ Isolierter digitaler Ausgang: OUT x 16, NPN-Typ Eingabe-Logik: Logik: 0V bis 1,5V ; Logik: 5V bis 24V; Logik: 5V bis 24V Ausgabearten: Offene NPN-Darlington-Transistoren Switch-Kapazität: Jeder Ausgangskanal ist 100mA bei 24VDC Reaktionszeit: On to Off, über 50μs ; Aus zu Ein, über 10μs E/A-Pin-Typ: Optisch isoliert mit 3750Vrms an allen SCSI 100-Pin Allgemein Spezifikationen: 1-Lane 2,5 Gb/s PCI Express Leistungsaufnahme: 3.3VDC bei 430mA, 12VDC bei 55mA typisch
