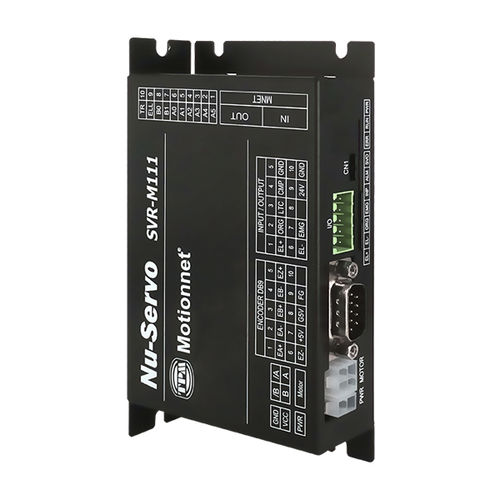

Closed-Loop-Servoregler SVR-M series

DC2-PhasenEthernet

Merkmale ● Max. 20Mbps-Übertragungsrate ● 1-achsige Close-Loop-Steuerung ● M111: Aktuell 2.8A ● Bipolares Stromantriebssystem ● Auflösung: 500~50.000 Impuls/Umdrehung ● Rückmeldung des Encoders ● DIP-Schalter zur Adresseinstellung ● Abmessungen: L-74 x B-140 x H-31 mm Bewegungsnetz® Serielle SchnittstelleSchnelles Ethernet, Voll-Duplex Verteilte Uhr0,5 / 1 / 2 / 4ms KabeltypCAT5 UTP/STP-Ethernet-Kabel Überspannungsschutz10KV Übertragungsgeschwindigkeit100 Mbps KommunikationstypDC Unterstützung modeCSP, PP, Home Fahrer Eingangsspannung24VDC Antriebsmodell2-Phasen, bipolares Stromantriebssystem Stromaufnahme 3,1W typisch (130mA/24VDC) ohne Last UmgebungstemperaturIm Gebrauch: 0~50°C(Nicht kondensierend) Im Lager: 10~90% (nicht kondensierend) LuftfeuchtigkeitBei der Verwendung: 35~85%(Nicht kondensierend) Im Lager: 10~90%(Nicht kondensierend) Auflösung500~50000 Puls/Umdrehung per Software konfiguriert Inkrementalgeber-Eingang ±EA, ±EB Enkoder-Index Signaleingang±EZ E/A-EingangssignalPEL, MEL, ORG und EMG PositionssteuerungInkremental-/Absolut-Modus Datenbereich: 32 Bits ReferenzfahrtmodusORG, EZ, Limit und insgesamt 31 Typen Vib. Widerstand0.5G LED-AnzeigePWR, RUN, EPR, PEL, MEL, ORG, ALM, EMG Aktuelle EinstellungAktuell: 2.8A Ausgewählt: konfiguriert durch Software
