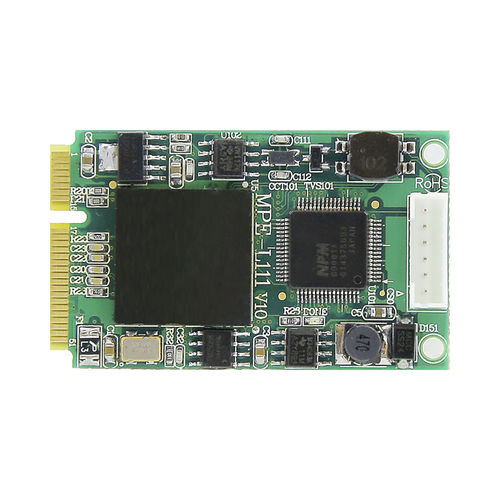

PCI-Motorsteuerplatine MPE-L111

EthernetRS-485mit hoher Drehzahl

Die Master-Steuerkarte MPE-L111 wurde für Anwender entwickelt, die schnell und einfach Anwendungen wie Bewegungssteuerung und E/A-Steuerung entwickeln müssen. MPE-L111 ist eine Mini-PCI-Express-Mastersteuerkarte mit einer Hochgeschwindigkeits-Echtzeit-Netzwerkerweiterung namens Motionnet. Motionnet ist eine neue Serie von Kommunikationssystemen, die für vielseitige Automatisierungsanwendungen entwickelt wurde. Merkmale ● mini PCI Express ● PCI-Express-Minikarte elektromechanisch Rev. 1.2 ● Max. 20Mbps Übertragungsrate ● 1 Ring von Motionnet® Master ● Max. 64 unterstützte Motionnet® Slave-Module Bewegungsnetz® Nummer des Rings: 1 Serielle Schnittstelle: Halbduplex RS-485 mit Transformatorisolierung KabeltypCAT5: UTP/STP-Ethernet-Kabel Überspannungsschutz: 10KV Übertragungsgeschwindigkeit: 2,5 Mbit/s, 5 Mbit/s, 10 Mbit/s und 20 Mbit/s Datenflusskontrolle: Automatisch Kommunikationsentfernung: Max. 100M (20Mbps/32 Slave-Module) Nummer des Kommunikations-Slave-Moduls: 1 Ring mit Max. 64 Slaves Formfaktor: Mini-PCI-Express Allgemein Bustyp: 1-Lane 2,5 Gb/s PCI Express Leistungsaufnahme: 3.3VDC bei 500mA typisch Arbeitstemperatur: 0 bis 60°C
