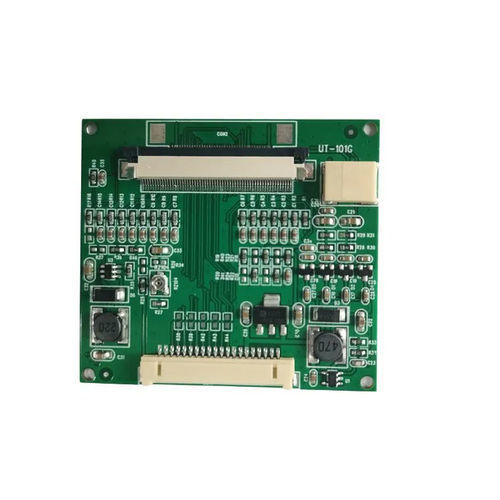

Wandler für LCD-Modul TBJ101LV-01

SignalLVDS zu LVDSkompakt

TBJ101LV-01 Scaler Board | Konvertiert LVDS 60-pin / 40-pin zu LVDS 20-pin | Unterstützt LCD-Auflösung (max.): 1024×600, typische Bildschirmgröße: 7,0″/ 9,2″/ 10,1″ | Eingebauter Hintergrundbeleuchtungstreiber und VGL-, VGH-Stromversorgungsschaltung des Bildschirms, eine Ergänzung zum LVDS-Signal des industriellen Motherboards | Struktur im kompakten Design lässt mehr Platz für die Terminals | Die TFT-Steuerplatine kann mit dem Ursprungsmodul EJ101NA-01G, CLAA101NC01C kompatibel sein. Das Material ist RoHS-konform. Funktion: TFT-LCD-Steuerung Versorgungsspannung (V): 5.0 Typ Schnittstelle: LVDS zu LVDS LCM-Größe: Mehrere Unterstützte LCM-Auflösung (Pixel): 1024×600 PCB (B x H ) (mm): 60.0×54.0 Gleichstrom (ohne LCM ) (mA): 250 Typ LCM-Anschluss: 60PIN/0.5S LVDS-Anschluss: 20PIN/1.0S(DF14) Betriebstemperatur (°C): -20 ~ +70 Lagertemperatur (°C): -30 ~ +80
