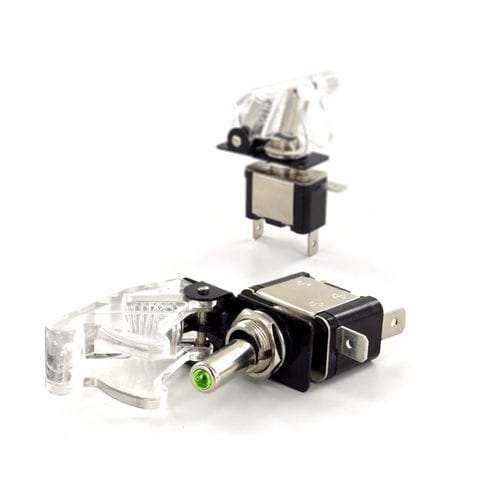

Hebelschalter 88 Series

einpoligbeleuchtetLeistung

Ausgestattet mit einem optionalen Schutzgehäuse, verleiht dieser LED-Wippschalter Ihrem Projekt mit Sicherheit ein gewisses Flair (und Glanz!). Mit einer Nennspannung von maximal 12 V leuchtet die LED bereits ab 3 V, sodass Sie sie auch mit niedrigeren Spannungen verwenden können. - Die Anode der LED ist über einen Widerstand mit dem Pin mit dem "Leuchtfeuer"-Symbol verbunden. - Die Kathode der LED ist mit dem "Masse"-Pin verbunden. - Der Schalter verbindet und trennt den (+)-Pin und den "Scheinwerfer"-Pin. - Damit die LED immer leuchtet, legen Sie 3-12 V zwischen den "Masse"-Pin und den "Licht"-Pin - Damit die LED nur leuchtet, wenn der Schalter eingeschaltet ist, legen Sie 3-12 V an den (+)-Stift an und verbinden Sie Masse mit dem "Masse"-Stift. - Die optionale Schutzabdeckung schaltet den Schalter automatisch aus, wenn sie heruntergeklappt wird. - Kein Kontakt aufrechterhalten - Lötfahnen, Faston - vertikale Anordnung - Led beleuchteter Hebelkopf - 20A @ 12 Vdc - optionales Schutzventil
