Winkelmesssystem DHM

DrehmomentVisionLabor

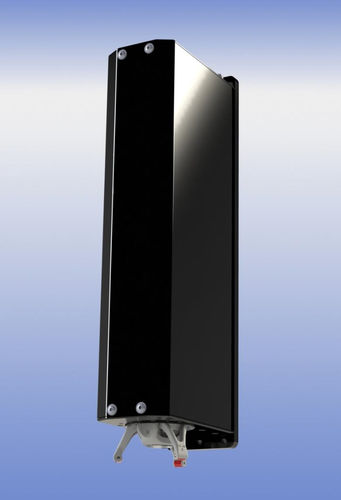

Für die Erfassung haptischer Drehmomentkennlinien von Bedienelementen (Drehsteller) hat die Fa. SYSTEC das Drehhaptikmodul der Serie DHM entwickelt. Das Modul kann zur Messung von Drehmomenten im Messbereich von ± 80 mNm bei einer Genauigkeit von ±1mNm eingesetzt werden. Das Modul ist vollständig eingehaust und benötigt keine zusätzliche Schutzeinrichtung (die Schnittstelle zum Prüfling ist hierbei gesondert durch den Anwender zu betrachten). Durch den integrierten Encoder ist eine exakte Zuordnung des Drehmomentverlaufs zum Drehwinkel möglich. Eine besondere Eigenschaft des Moduls besteht in der hohen Toleranz gegenüber radialem Versatz zwischen Modul und Drehsteller (bis zu 0,5 mm). Das Drehhaptikmodul wird standardmäßig mit einem Universalgreifer der Serie DHG geliefert. Selbstverständlich liefern wir auf Anfrage auch kundenspezifische Sonderlösungen. Das DHM kann sowohl in eine Fertigungs /Prüflinie integriert werden als auch als Laborprüfgerät betrieben werden. Für die Ansteuerung via SPS verfügt das Modul über eine DIO-Schnittstelle, die Anbindung an den Auswerterechner erfolgt in beiden Fällen über Ethernet. Alle Module der Serie DHM können auf dem standardisierten Universalgeräteträger UDC eingesetzt werden (mehr…). Für den Laborbetrieb der Module der Serie DHM hat SYSTEC die Steuer- und Auswertesoftware Measurement Explorer entwickelt. Mit ihr und einem Modul der Serie DHM kann schnell und einfach ein hochgenauer Laborprüfplatz realisiert werden.
