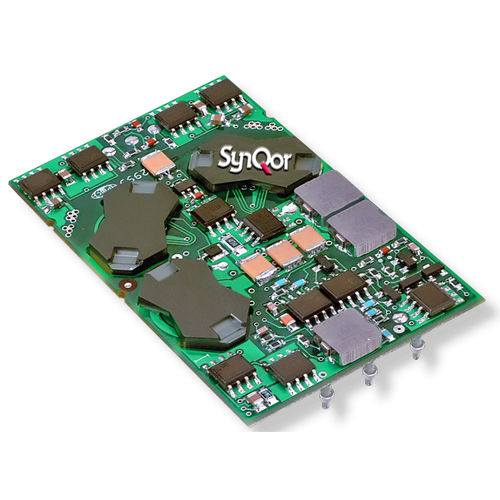

DC/DC-Wandler / Leiterplatten PQ65180QGx06

isoliert

Der PowerQor Giga Quarterbrick-Wandler PQ65180QGA06 ist ein isolierter DC/DC-Wandler der nächsten Generation mit fester Schaltfrequenz, der durch synchrone Gleichrichtung einen extrem hohen Wirkungsgrad erzielt. Die vom Wandler abgegebene Leistung ist so gering, dass kein Kühlkörper erforderlich ist, was Kosten, Gewicht, Höhe und Anwendungsaufwand spart. Alle Leistungs- und Steuerkomponenten sind auf dem mehrlagigen Leiterplattensubstrat in High-Yield-Oberflächenmontagetechnik montiert. Da der PowerQor-Wandler keine expliziten thermischen Schnittstellen hat, ist er äußerst zuverlässig. Er ist RoHS-konform (siehe letzte Seite)." BETRIEBSMERKMALE - Hoher Wirkungsgrad, 91% bei vollem Nennlaststrom - Liefert 100 W bei minimalem Derating - kein Kühlkörper erforderlich - Großer Eingangsspannungsbereich: 40V - 75V mit 100V, 100ms Eingangsspannungstransientenfähigkeit - Festfrequenzschaltung sorgt für vorhersehbare EMI - Keine Mindestlastanforderung oder Vorlastwiderstände erforderlich MECHANISCHE MERKMALE - Pin-out-Konfiguration nach Industriestandard - Standardgröße: 2,30 "x1,45 "x0,397" (58,4x36,8x10,08mm) - Gewicht: 34 Gramm (1,2 oz.) - Geflanschte Stifte für die Oberflächenmontage, Vermeidung von Wellenlötung mit FPiP-Technik bei Open-Frame-Einheiten STEUEREIGENSCHAFTEN - Ein/Aus-Steuerung mit Bezug auf die Eingangsseite - Positive und negative Logikoptionen sind verfügbar - Fernabtastung von Vout kompensiert Ausgangsverteilungsabfälle SICHERHEITSMERKMALE - UL 60950-1:R2011-12 - EN60950-1/A12:2011 - CAN/CSA-C22.2 Nr. 60950-1/A1:2011 SCHUTZFUNKTIONEN - Eingangsunterspannungs-Lockout schaltet den Wandler bei niedrigen Vin-Werten ab
