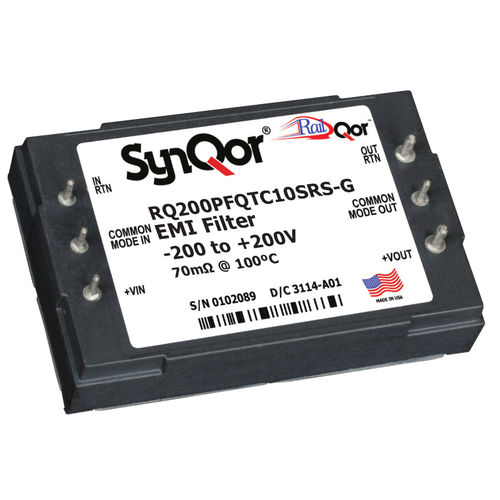

Elektronischer Filter / Gegentakt RQ200PFQTx10

passivGleichtaktEMV

Die RailQor-Serie von EMI-Filtern bringt die praxiserprobte Technologie und das Fertigungs-Know-how von SynQor auf den Markt für industrielle Stromversorgungsanwendungen. Der innovative Verpackungsansatz von SynQor gewährleistet die Überlebensfähigkeit in den widrigsten Umgebungen. Diese mit dem Industriestandardformat kompatiblen Filter haben eine hohe Differenzial- und Gleichtaktdämpfung, einen niedrigen Gleichstromwiderstand und einen stabilisierenden Großkondensatorwiderstand. Sie folgen konservativen Bauteil-Derating-Richtlinien und werden nach den höchsten Standards entwickelt und hergestellt. BETRIEBSMERKMALE ►10A Ausgangsstrom ►Sehr niedriger DC-Widerstand ►>80dB @ 250kHz Differential-Mode-Dämpfung ►>50dB @ 250kHz Gleichtaktunterdrückung ►Stabilisierungskondensator und Dämpfungswiderstand enthalten alle Kondensatoren sind X7R Keramik-Vielschichtkondensatoren ►Erfüllt die Anforderungen der Norm EN 50155 MECHANISCHE EIGENSCHAFTEN ►Industriestandard Quarter-Brick-Pinout-Konfiguration größe: 1,536" x 2,386" (39,01 x 60,6mm) höhe: 0.500" (12.7mm) gewicht: 3.53oz (100g) SICHERHEITSMERKMALE ► Isolierung der Grundplatte 2000Vrms, 60s nach EN 50155 ► UL 60950-1 ► CAN/CSA C22.2 Nr. 60950-1 ► EN 60950-1 ► EN45545-2 R24/R25 Konformität ► CE-Kennzeichnung HERSTELLUNGSPROZESS - AS9100 und ISO 9001 zertifizierte Einrichtung - Vollständige Rückverfolgbarkeit der Komponenten
