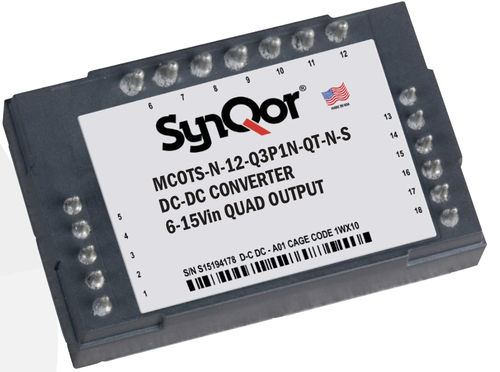

DC/DC-Wandler / Leiterplatten MCOTS-N-12-Q3P1N-QT

nicht isoliertMilitärrobust

Der nicht isolierte Gleichspannungswandler MCOTS-N QUAD Output nutzt die synchrone Gleichrichtung, um einen extrem hohen Umwandlungswirkungsgrad in einem Quarter Brick-Gehäuse zu erreichen. Das Modul erzeugt drei positive Ausgangsspannungen und eine negative Ausgangsspannung. Der MCOTS-N QUAD Output Brick-Wandler kann in herkömmlichen DPA-Systemen (Distributed Power Architecture) eingesetzt werden, die ein robusteres Design erfordern. Alle vier Ausgänge verfügen über einen breiten Ausgangstrimmbereich, der dem Anwender ein hohes Maß an Flexibilität bietet. BETRIEBSMERKMALE - Hoher Wirkungsgrad, bis zu 93 % bei vollem Nennstrom - Liefert bis zu 30 A an jedem positiven Ausgang und 1 A an dem negativen Ausgang - Eingangsspannungsbereich: 6-15 Vdc - Ausgangsspannungsbereich: positive Ausgänge: 0.8V bis 5V, negativer Ausgang: -3,0 V bis -13,5 V MECHANISCHE MERKMALE - Quarter-Brick-Formfaktor. - Standardgröße: 1,54" x 2,39" x 0,50" (39,0 x 60,6 x 12,7 mm) - Gewicht: 93 g (3,27 oz.) STEUEREIGENSCHAFTEN - On/Off-Steuerung für jeden Ausgang - Ausgangsspannungstrimmung für jeden Ausgang ermöglicht kundenspezifische Spannungen - Remote Sense (nur positive Ausgänge) SCHUTZFUNKTIONEN - Überstromabschaltung (alle Ausgänge) - Thermische Abschaltung (alle Ausgänge) - Überspannungsabschaltung (nur positive Ausgänge) - Eingangsunterspannungsabschaltung (nur positive Ausgänge)
