Distanzmesssystem LPR®-SAFE

Radarfür Industrieanwendungenfür die Bahntechnik

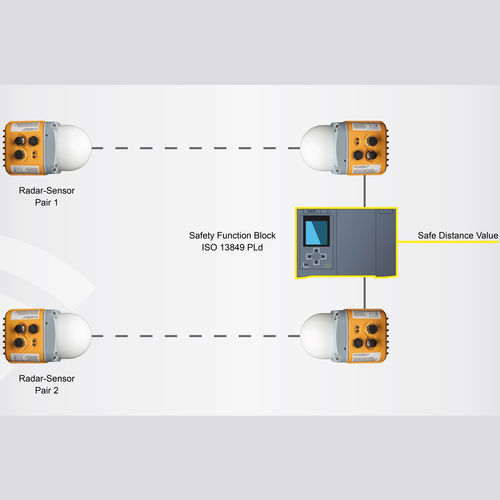

LPR®-SAFE ist ein System zur sicheren Abstandsmessung gemäß der Norm für Funktionale Sicherheit EN ISO 13849 PLd. Es eignet sich beispielsweise für halbautomatische und automatische Kransysteme oder schienengebundene Fahrzeuge. LPR®-SAFE besteht aus Radar-Distanzmesssensoren der Reihen LPR®-1DHP-291 (60 GHz) oder LPR®-1D24 (24 GHz), die zusammen mit einem zertifizierten Funktionsblock (EN ISO 13849 PLd) auf einer fehlersicheren Siemens SPS eine präzise, funktional sichere Distanzmessung ermöglichen. Dazu werden zwei redundante Messstrecken mit je zwei Sensoren, alle vom gleichen Typ, aufgebaut. Beide Messstrecken arbeiten im redundanten Sekundärradarbetrieb und stellen sicher, dass die Messung nur zur entsprechend konfigurierten Partnereinheit erfolgt. Jede der beiden redundanten Messstrecken liefert Entfernungswerte, die an die fehlersichere SPS weitergeleitet werden, wo die gemessenen Entfernungen im zertifizierten Funktionsblock (EN ISO 13849 PLd) verglichen werden. Die Messwerte können auf einer oder beiden Seiten der Messstrecke gelesen und in jeweils einer eigenen SPS verglichen werden. Liegt die Abweichung der gemessenen Abstände beider Strecken innerhalb der zulässigen Toleranzen, werden die Messwerte als sicher gekennzeichnet. Wenn nicht, wird die Messung als unsicher gekennzeichnet und entsprechende Aktionen können anlagenseitig ausgelöst werden. Je nach verwendetem Sensortyp ergeben sich unterschiedliche Reichweiten und Genauigkeiten. Die Anwendungen: • Positionserfassung • Distanzmessung • Kollisionsvermeidung • Kundenspezifische Lösungen
