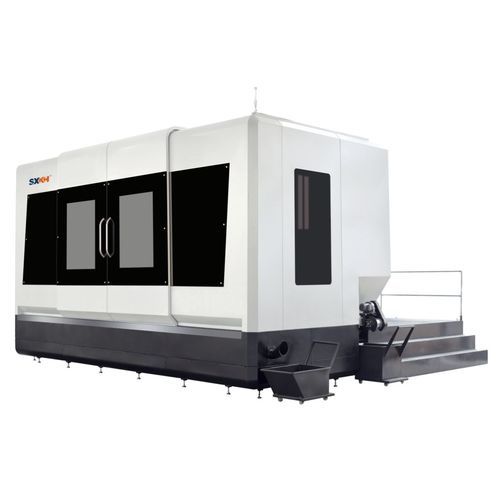

Bohr- und Fräsmaschine / CNC MAD3015D

horizontalDrehtisch6-Achs

SXKH MAD Serie sind horizontale Fräsmaschinen mit Winkelkapazität und Drehtisch. Der Hauptvorteil liegt in der Fähigkeit, große Fräsungen, Bohrungen, Gewindeschneidungen und Tieflochbohrungen durchzuführen, was es ermöglicht, alle Anforderungen an das Fräsen und Bohren von Formen auf den sechs Seiten des Teils auf bequeme Weise zu erfüllen. Die Kombination einer großen Winkelkapazität mit einem Drehtisch ermöglicht eine extreme Flexibilität, um alle üblichen Fräs-Zwangsbereiche zu erreichen. Modell: MAD-3015D Durchmesser der Bohrung für GunDrill Φ4-Φ35mm Durchmesser der Bohrung für den Auswerfer Φ18-Φ65mm Maximale Tiefe der Bohrung für GunDrill 1500+500mm Maximale Tiefe der Bohrung für den Auswerfer 1000mm Bearbeitungsbereich (von links nach rechts) von X3300mm Bearbeitungsbereich des Schiebetisches Y 1500mm Bearbeitungsbereich der Säule Z 1200mm Spindel: Spindel mit Kegelbohrung BT40 Höchstgeschwindigkeit der Spindel 6000r/min(Fräsen) 6000r/min(Bohren) Wirkungsgrad: Schnelle Geschwindigkeit (X,Y,W,Z) 10m/min Maximale Geschwindigkeit des Arbeitstisches 2r/min Maximale Geschwindigkeit der Ram 200°/min Leistung: Spindelmotor Fräsen 18,5kw, Bohren 15kw Servomotor der X-Achse 40N.m Servomotor Y-Achse 40N.m Servomotor W-Achse 22N.m Servomotor der Z-Achse 40N.m Servomotor der A-Achse 22N.m Servomotor der B-Achse 40N.w GESAMTLEISTUNG 68kw Kühlsystem: Druckbereich der Kühlflüssigkeit 2-11/1-1.7Mpa Durchfluss der Kühlflüssigkeit 6-80L/40-165Lmin CNC-Rundschalttisch: 20 Tonnen Abmessungen: 2200*1800mm Gewicht der Maschine: 45 T CNC-Steuerung: FANUCOi-MF
