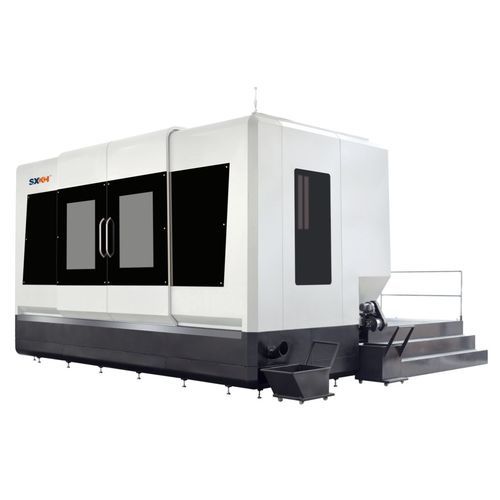

Bohr- und Fräsmaschine / CNC MAD-2015D

horizontalDrehtisch6-Achs

Die SXKH MAD-Serie umfasst Horizontalfräsmaschinen mit Winkelbereich und Drehtisch. Der Hauptvorteil liegt in der Multitasking-Fähigkeit, große Fräs-, Bohr-, Gewinde- und Tieflochbohrungen auszuführen. Dadurch lassen sich alle Fräs- und Bohrarbeiten an allen sechs Flächen des Formteils komfortabel erledigen. Die Kombination aus großem Winkelbereich und Drehtisch ermöglicht höchste Flexibilität beim Erreichen aller üblichen Fräsengpässe. Modell: MAD-2015D CNC-Achsenhub (B, X, Y, Z): 1300 mm, 2000 mm, 1500 mm, 1000 mm Tischdrehung (B): 360° Kippdrehung (A): +20°/-30° Bohrleistung: Φ4–Φ35 mm Auswerferleistung: Φ18–Φ65 mm Maximaler Bohrhub: 1300+400 mm Maximaler Auswerferhub: 1000 mm Max. Fräsleistung: 472,5 cm³/min Gewindeschneiden: M30 Spindelgewindeschneiden: Standard Spindelaufnahme: BT50 Max. Spindeldrehzahl: 4000 U/min/5333 U/min Spindelleistung: 15 kW/18 kW Spindeldrehmoment: 147 Nm/214,5 Nm Eilgang (X, Y, Z): 10 m/min Eilgang (W): 6 m/min Maximale Tischgeschwindigkeit (B): 1,11 U/min Maximale Stößelgeschwindigkeit (A): 150 °/min Maximale Tischbelastung: 10 t Abmessungen: 1400 x 1400 mm Auflösung: 0,001° CNC-System: FANUCOi-MF Gesamtleistung: 47 kW
