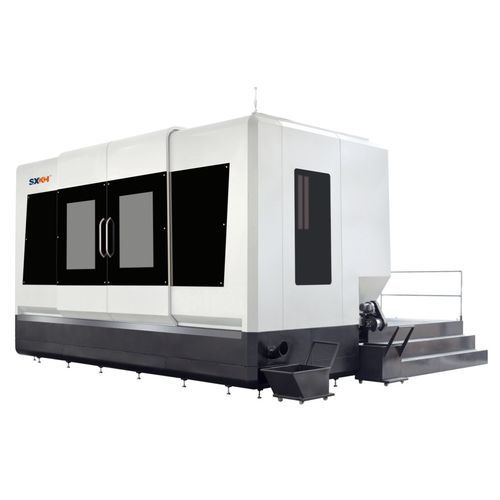

Bohr- und Fräsmaschine / CNC MAD1210D

horizontalDrehtisch6-Achs

SXKH MAD Serie sind horizontale Fräsmaschinen mit Winkelkapazität und Drehtisch. Der Hauptvorteil liegt in der Fähigkeit, große Fräsungen, Bohrungen, Gewindeschneidungen und Tieflochbohrungen durchzuführen, was es ermöglicht, alle Anforderungen an das Fräsen und Bohren von Formen auf den sechs Seiten des Werkstücks auf bequeme Weise zu erfüllen. Die Kombination einer großen Winkelkapazität mit einem Drehtisch ermöglicht eine extreme Flexibilität, um alle üblichen Fräs-Zwangsbereiche zu erreichen. Modell: MAD-1210D Durchmesser der Bohrung für GunDrill Φ4-Φ35mm Durchmesser der Bohrung für den Auswerfer Φ18-Φ65mm Maximale Tiefe der Bohrung für GunDrill 1000mm Bearbeitungsbereich (von links nach rechts) von X 1200mm Bearbeitungsbereich des Schiebetisches Y 1000mm Bearbeitungsbereich der Säule Z 600mm Spindel: Kegelbohrspindel BT40 Höchstgeschwindigkeit der Spindel 6000r/min(Fräsen) 6000r/min(Bohren) Wirkungsgrad: Schnelle Geschwindigkeit (X,Y,W,Z) 10m/min Maximale Geschwindigkeit des Arbeitstisches 2r/min Maximale Geschwindigkeit der Ram 200°/min Leistung: Spindelmotor 15kw X-Achse Servomotor 30N.m Servomotor Y-Achse 30N.m Servomotor W-Achse 22N.m Servomotor der Z-Achse 30N.m Servomotor der A-Achse 22N.m Servomotor der B-Achse 22N.w GESAMTLEISTUNG 58kw Kühlsystem: Druckbereich der Kühlflüssigkeit 2-11Mpa Durchfluss der Kühlflüssigkeit 6-80L/min CNC-Rundschalttisch: 3 Tonnen Abmessungen: 800*800mm Gewicht der Maschine: 18 T CNC-Steuerung: FANUCOi-MF
