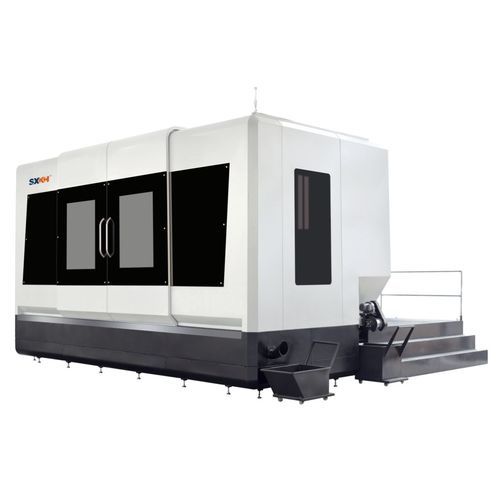

Bohr- und Fräsmaschine / CNC MAD1512S

horizontalDrehtisch5-Achs

SXKH MAD Serie sind horizontale Fräsmaschinen mit Winkelkapazität und Drehtisch. Der Hauptvorteil liegt in der Fähigkeit, große Fräsungen, Bohrungen, Gewindeschneidungen und Tieflochbohrungen durchzuführen, was es ermöglicht, alle Anforderungen an das Fräsen und Bohren von Formen auf den sechs Seiten des Teils auf bequeme Weise zu erfüllen. Die Kombination einer großen Winkelkapazität mit einem Drehtisch ermöglicht eine extreme Flexibilität, um alle üblichen Fräs-Zwangsbereiche zu erreichen. Modell: MAD-1512S Durchmesser der Bohrung für GunDrill Φ4-Φ35mm Durchmesser der Bohrung für den Auswerfer Φ18-Φ65mm Maximale Tiefe der Bohrung für den GunDrill 1000mm Maximale Tiefe des Auswerfers 1000mm Bearbeitungsbereich (von links nach rechts) von X 1500mm Bearbeitungsbereich des Schiebetisches Y 1200mm Bearbeitungsbereich der Säule Z 800mm Spindel: Spindel mit Kegelbohrung BT50 Maximale Geschwindigkeit der Spindel 6000r/min Wirkungsgrad: Schnelle Geschwindigkeit (X,Y,W,Z) 10m/min Maximale Geschwindigkeit des Arbeitstisches 2r/min Maximale Geschwindigkeit der Ram 200°/min Leistung: Spindelmotor 15kw X-Achse Servomotor 30N.m Servomotor Y-Achse 40N.m Servomotor W-Achse 22N.m Servomotor der Z-Achse 30N.m Servomotor der A-Achse 22N.m Servomotor der B-Achse 22N.w GESAMTLEISTUNG 45kw Kühlsystem: Druckbereich der Kühlflüssigkeit 2-11/1-17Mpa Durchfluss der Kühlflüssigkeit 6-80L/40-165L/min CNC-Rundschalttisch: 5 Tonnen Abmessungen: 1000*1000mm CNC-System: FANUCOi-MF
