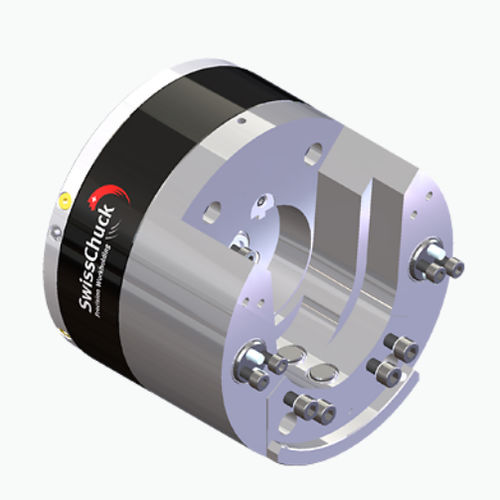

Hydraulisches Werkstückspannfutter FLD

Hochpräzision3-Backen4-Backen

Gerade in der E-Mobilität (E-Bikes, E-Roller) sind häufig Getriebe im Einsatz, welche möglichst kompakt ausgelegt sind. Bedeutet häufig müssen sehr dünnwandige Werkstücke gespannt und bearbeitet werden. Bei den geforderten Rundheits-Toleranzen im µ-Bereich ist natürlich eine Radialspannung nicht möglich. Aus diesem Grund haben wir unsere FLD- Drehfingerfutter entwickelt und ausgelegt. Die Futter zentrieren die Werkstücke sehr feinfühlig am Aussendurchmesser, gespannt wird dann über Drehfinger, die Ansteuerung der Zentrierung kann bei Bedarf sogar gelöst werden, so dass nur noch eine axiale Kraftkomponente aufs Werkstück wirkt und so top Rundheitswerte erreicht werden. Funktionen & Einsatzbereich • Axialspannung über Drehfinger • Radiale Zentrierung • Hartdreh- oder Schleifmaschinen • Für dünnwandige Werkstücke besonders geeignet • Sperrluft (geölt) geschützt für extra lange Lebensdauer Vorteile • für hohe Rundheitstoleranzen • für hohe Drehzahlen ausgelegt • mehrheitlich abgedichtet und mit Sperrluft geschützt • Schnellwechsel der Backen
