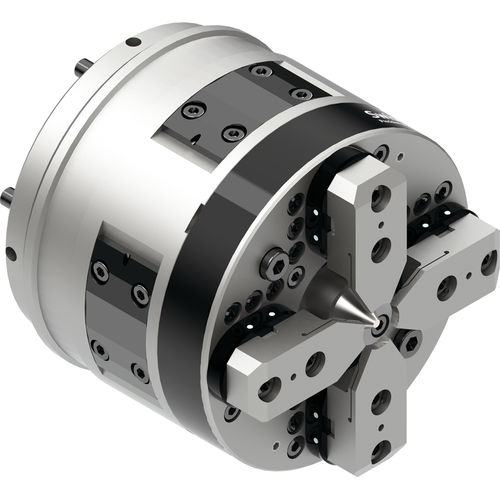

Hydraulisches Werkstückspannfutter OVEKAV

für Schleifarbeiten3-Backen4-Backen

Die Spannsysteme für Schleifmaschinen sind für Wellenbearbeitungen zwischen Spitzen konzipiert. Die meist 2-teiligen Spannfutter bestehen aus einer Basiseinheit mit Zentrierspitze und einem verschiebbaren Backen-Ausgleichsfutter. Die Werkstücke werden zwischen Spitzen aufgenommen und mit dem ausgefahrenen Backenfutter ausgleichend gespannt. In dieser Position werden die zu schleifenden Partien bearbeitet. Im geöffneten Zustand kann das Backenfutter um bis zu 50 mm gegen die Spindel zurückgefahren werden. Damit wird die vormalige Spannstelle freigegeben und kann ebenfalls geschliffen werden. Die Mitnahme wird hierbei entweder durch Reibschluss zwischen Zentrierspitze und Werkstück oder durch einen Mitnehmer, welcher im Werkstück eingreifen kann, realisiert. Mit diesen Spannsystemen können somit Werkstücke in einer Aufspannung komplett fertig geschliffen werden. Funktionen & Einsatzbereich • hydraulisch betätigtes Ausgleichsfutter für Spannungen zwischen Spitzen • Spannfutter verschiebbar • 2-, 3-, 4- und 6-Backen-versionen in verschiedenen Grössen • mehrheitlich für Schleifmaschinen • spezielle Versionen für kombinierte Bearbeitungen Schleifen - Hartdrehen Vorteile • hydraulischer Ausgleich • patentierte Öl-Umlaufschmierung • wartungsfrei • durch das axiale Verschieben des Spannfutters, kann die Spannstelle ebenfalls geschliffen werden • Verschiebewege bis 100mm Mit patentierter Umlaufschmierung! Die hydraulisch betätigte Futterreihe OVEKAV ist zusätzlich mit der patentierten Umlaufschmierung EP1 190 815 versehen. Alle futterinternen Komponenten werden bei jedem Spannvorgang aktiv geschmiert.
