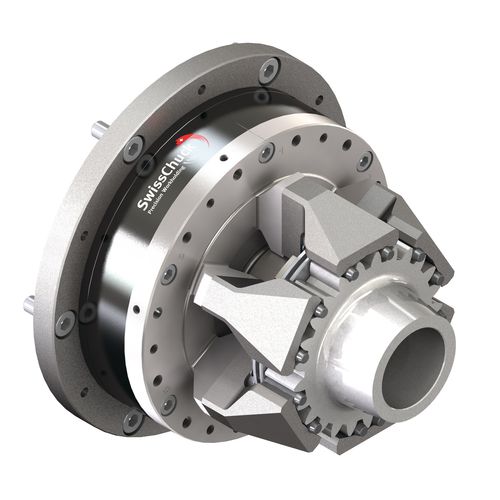

Werkstückspannfutter für Schleifarbeiten VMCHP

HochpräzisionzylindrischDreh

Mit der pneumatisch betätigten Membranspannfutterreihe 6VMCHP können Werkstücke mit höchster Präzision gespannt werden. Es werden Rundlaufwiederholgenauigkeit ≤ 0.002 mm erreicht. Durch die Kraftverteilung über sechs Backen plus der Elastizität der Membrane eignet sich dieses Spannfutter insbesondere für das Spannen von verformungsarmen Werkstücken. Das Membranspannfutter wird über eine Drehdurchführung betätig, welche durch die Maschinenspindel, direkt in den Futterkörper geschraubt wird. Ebenfalls im Zentrum befindet sich eine Durchgangsbohrung, welche für direkte Kühlwasserzufuhr, Sperrluft oder eine Werkstück-Anwesenheitskontrolle verwendet werden kann. Funktionen & Einsatzbereich • für Aussenspannungen • pneumatisch vorderendbetätigt • abgedichtet gegen Verschmutzung • Ideales Spannfutter für jede Rundschleifmaschine Vorteile • höchste Präzision ≤ 0.002mm • genügend Öffnungshub auch für automatisierte Beladung • geeignet für schnelle Taktzeiten • Axialanschläge direkt auf Futterkörper befestigt – hohe Stabilität • Kühlwasserzufuhr im Zentrum • Präzisionsschnittstelle zu Aufsatzbacken; kein Nachschleifen der Spannstelle • Rückzugeffekt auf den Axialanschlag beim Spannen Backenwechsel im µ leicht gemacht! Sämtliche Membranspannfutter sind mit speziell koordinatengeschliffenen Bohrungen für Kugelpositionierung ausgestattet. Somit ist ein rascher Backenwechsel, auch futterunabhängig, garantiert, ohne dass nochmals eingeschliffen werden muss. Dies erspart viel Zeit und erhöht Ihre Produktivität. Unter optimalen Voraussetzungen kann eine Positioniergenauigkeit von ≤ 0.002 mm erreicht werden.
