Dreiachsiger Beschleunigungsmesser SV 84

piezoelektrischhermetisch dichtIndustrie

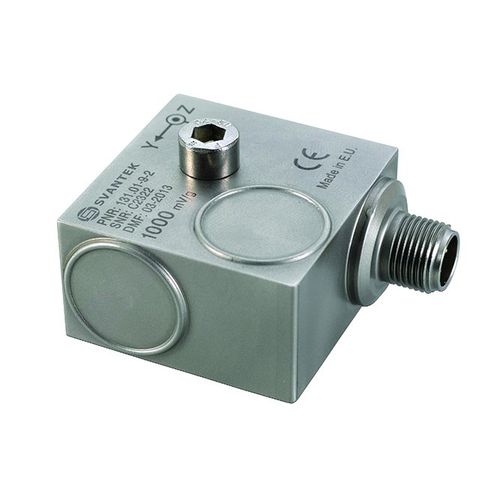

Der SV 84 Building / Ground Vibration Accelerometer ist ein hermetisch geschlossener dreiachsiger piezoelektrischer Beschleunigungssensor zur Überwachung der Vibration in rauer Industrieumgebung. Die Signalmasse ist von der Montagefläche und dem Außengehäuse isoliert, um Erdschleifen zu vermeiden. Das ringförmige Schermodus-Design verhindert thermische Transienten und Störsignale durch hohe Querschwingungen. Geräuscharme Elektronik und ein temperaturkompensiertes Design liefern das genaue Ergebnis über den gesamten Temperaturbereich. Der hermetische Steckverbinder mit Glasdichtung schützt die piezoelektrische Scheibe und die Elektronik vor schädlichen Umwelteinflüssen und erhöht deren Zuverlässigkeit und Lebensdauer erheblich. SV 84 wird separat oder als Teil des Bausatzes SV 207B angeboten, der eine Metallbasis beinhaltet (siehe Foto). Merkmale: -Piezoelektrischer Beschleunigungssensor für Schwingungsmessungen an Gebäuden/Bodenstrukturen -Kompatibel mit SVAN 958A und SV 106 -Hermetisch dicht SV 84 Gebäude/Bodenschwingungen Acelerometer Spezifikation Leistung: Nummer der Achse: 3 Empfindlichkeit (± 10 %): 100 mV/(ms-2) ~ 1000 mV/g Messbereich: 0.0005 ms-2 rmS ÷ 50 ms-2 Spitze Frequenzbereich (± 3 db): 0,2 Hz ÷ 3 700 Hz Linearität: ± 1 % Eigenrauschen (1 Hz, 24°C): 2.0 μg rmS Restrauschen (1 kHz, 24°C): 6.3 μg rmS Querempfindlichkeit (20 Hz, 50 m/s2): 100 mΩ Duale Gehäuse-Isolierung interne Faraday-Abschirmung (geeignet für die Festinstallation) Versorgungsstrom: 2 mA ÷ 10 mA Versorgungsspannung: 22 V ÷ 28 V Vorspannung: +10 VdC
