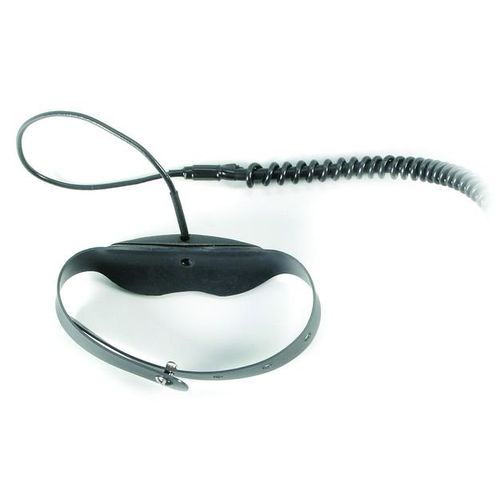

Dreiachsiger Beschleunigungsmesser SV 107B

MEMS

SV 107B ist ein dreiachsiger Hand-Arm-Schwingungsbeschleunigungssensor für Messungen nach ISO 5349-2 mit SV 103 Hand-Arm-Schwingungsdosimeter. Die SV 107B verfügt über eingebaute Kraftsensoren, um den Kontakt zu erkennen und Zeiträume auszuschließen, in denen das Werkzeug nicht benutzt wird. Für In-situ-Kontrollen und die regelmäßige Überprüfung der SV 107B ist der Adapter SA 105B (Option) erforderlich. Der Beschleunigungssensor verfügt über einen TEDS-Speicher, der den an das Gerät SV 103 übertragenen Kalibrierfaktor speichert. Der Beschleunigungssensor wird mit drei Adaptern geliefert, um den Griff verschiedener vibrierender Werkzeuge perfekt anzupassen. Jeder Adapter wird mit einem verstellbaren Gummiband geliefert, um den Beschleunigungssensor fest und bequem an der menschlichen Hand zu befestigen. Diese Lösung begrenzt Störungen für den Bediener, der sich nicht um das Halten des Beschleunigungssensors kümmern muss, erheblich. SV 107B Hand-Arm Triaxial Beschleunigungssensor Spezifikation Leistung: Nummer der Achse: 3 Empfindlichkeit (± 5 %): 0,661 mV/ms-2 bei 79,58 Hz Messbereich: 2000 ms-2 PEAK Frequenzgang: 0 Hz ÷ 1500 Hz Resonanzfrequenz: 16,5 kHz (MEMS-Wandler) Elektrisches Rauschen: < 0,14 ms-2 RMS, Wh Gewichtung Kraftbereich: 200 N Elektrisch: Versorgungsstrom: < 5,0 mA Versorgungsspannung: 3,3 V ÷ 5,5 V Vorspannung: 1,5 V ± 0,05 V ± 0,05 V Ausgangsimpedanz: 51 Ohm Lade-/Entladezeitkonstante: 30 Sek. typ TEDS-Speicher: installiert (Netzteilpin) Umgebungsbedingungen: Maximale Vibration: 100 000 ms-2 Schocküberleben für MEMS Temperaturkoeffizient: <+/-0.02 %/°C Temperatur: von -10°C bis +50°C Luftfeuchtigkeit: bis zu 90 % RH, nicht kondensierend
