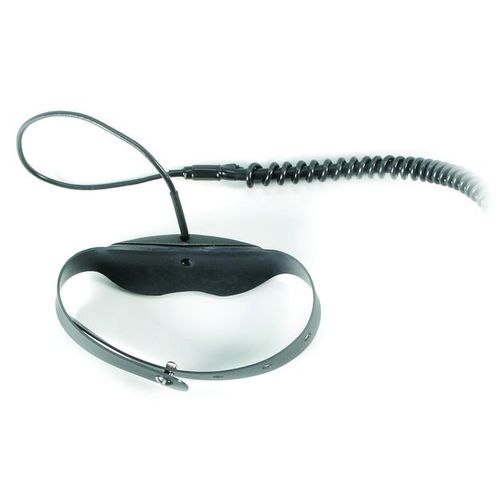

Dreiachsiger Beschleunigungsmesser SV 105BF

MEMS

SV 105BF Triaxialer Hand-Arm-Beschleunigungssensor (Hand-Arm) Der SV 105BF Triaxial Hand-Arm Beschleunigungssensor ist für Humanschwingungsmessungen nach ISO 5349-2 mit dem SV 106 Sechskanalanalysator bestimmt. Die SV 105BF verfügt auch über einen Kraftsensor, der den Kontakt erkennt und Zeiträume ausschließt, in denen das Werkzeug nicht benutzt wird. Für In-situ-Kontrollen und die regelmäßige Überprüfung des SV 105BF ist der Adapter SA 105B (Option) erforderlich. Der Beschleunigungssensor verfügt über einen TEDS-Speicher, der den an das SV 106A-Gerät übertragenen Kalibrierfaktor speichert. Der Beschleunigungssensor wird mit drei Adaptern geliefert, um den Griff verschiedener vibrierender Werkzeuge perfekt anzupassen. Jeder Adapter wird mit einem verstellbaren Gummiband geliefert, um den Beschleunigungssensor fest und bequem an der menschlichen Hand zu befestigen. Diese Lösung begrenzt Störungen für den Bediener, der sich nicht um das Halten des Beschleunigungssensors kümmern muss, erheblich. SV 105BF Hand-Arm Triaxial Beschleunigungssensor Spezifikation Leistung: Nummer der Achse: 3 Empfindlichkeit (± 5 %): 0,661 mV/ms-2 bei 79,58 Hz Messbereich: 2000 ms-2 PEAK Frequenzgang: 0 Hz ÷ 1500 Hz Resonanzfrequenz: 16,5 kHz (MEMS-Wandler) Elektrisches Rauschen: < 0,14 ms-2 RMS, Wh Gewichtung Kraftbereich: 200 N Elektrisch: Versorgungsstrom: < 5,0 mA Versorgungsspannung: 3,3 V ÷ 5,5 V Vorspannung: 1,5 V ± 0,05 V ± 0,05 V Ausgangsimpedanz: 51 Ohm Lade-/Entladezeitkonstante: 30 Sek. typ TEDS-Speicher: installiert (Netzteilpin) Umgebungsbedingungen: Maximale Vibration: 100 000 ms-2 Schocküberleben für MEMS Temperaturkoeffizient: <+/-0.02 %/°C Temperatur: von -10°C bis +50°C Luftfeuchtigkeit: bis zu 90 % RH, nicht kondensierend
