Dreiachsiger Beschleunigungsmesser SV 150

MEMSelektrisch

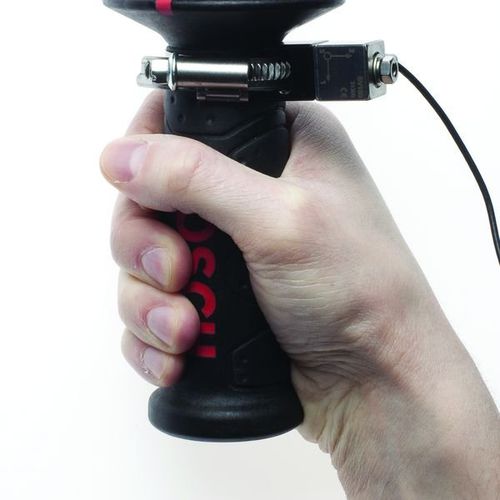

SV 150 ist ein dreiachsiger Beschleunigungssensor, der für den Einsatz mit dem SV 106 Humanschwingungsanalysator entwickelt wurde, um ein spezielles Instrument für Messungen nach ISO 5349-2 bereitzustellen. Der Beschleunigungssensor kann einfach am Griff des zu messenden vibrierenden Werkzeugs befestigt werden. Der TEDS-Speicher des Sensors speichert Informationen über den Kalibrierfaktor und begrenzt so das Risiko von Konfigurationsfehlern. Der Beschleunigungssensor wird mit drei Befestigungsklammern mit unterschiedlichem Durchmesser geliefert, um den Griff des zu messenden vibrierenden Werkzeugs bequem anzupassen. SV 150 bietet eine robustere und kostengünstigere Alternative zu einem herkömmlichen piezoelektrischen Beschleunigungssensor. SV 150 Hand-Arm Triaxial Beschleunigungssensor Spezifikation Leistung Anzahl der Achsen3 Empfindlichkeit (± 5 %)0,661 mV/ms-2 bei 79,58 Hz Messbereich2000 ms-2 PEAK Frequenzgang0 Hz ÷ 1500 Hz Resonanzfrequenz 16,5 kHz (MEMS-Wandler) Elektrisches Rauschen< 0,14 ms-2 RMS, Wh Gewichtung Kraftbereich/a Elektrisch: Versorgungsstrom< 5,0 mA Versorgungsspannung3,3 V ÷ 5,5 V Vorspannung1,5 V ± 0,1 V ± 0,1 V Ausgangsimpedanz51 Ohm Lade/Entladezeitkonstante30 Sek. typ TEDS-Speicher installiert (Netzteilpin) Umgebungsbedingungen: Maximale Vibration100 000 ms-2 Schocküberlebensdauer für MEMS Temperaturkoeffizient<+/-0,02 %/°C Temperatur von -10°C bis +50°C Luftfeuchtigkeit bis zu 90 % RH, nicht kondensierend
