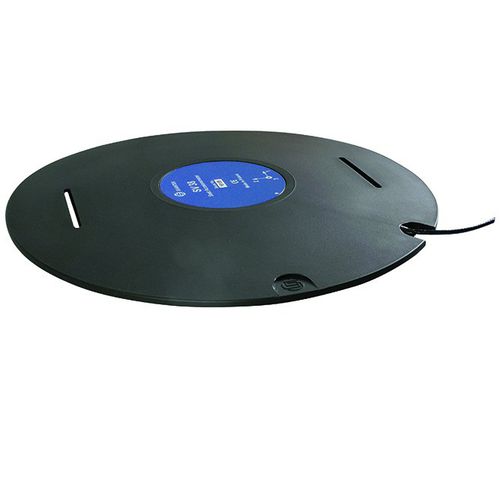

SV 38 IEPE Ganzkörper-Sitzbeschleunigungsmesser basieren auf MEMS-Wandlern. Es ist für Humanschwingungsmessungen nach ISO 2631-1 mit dem Vierkanalanalysator SVAN 958A vorgesehen. Mit dem optionalen SC 39S-Kabel ist es möglich, den SV 38 Aufnehmer über drei separate BNC-Anschlüsse an jeden Schwingungsmesser/Analysator mit IEPE-Eingängen anzuschließen. Die Kalibrierung kann mit einem speziellen Adapter SA 38 (Option) durchgeführt werden.
Merkmale:
-Erfüllt ISO 8041 und ISO 2631
-IEPE / ICP-Stromversorgung
-Niedriger Preis
-Geeignet für SVAN 958 und SVAN 958A
SV 38 Ganzkörper-Dreiachsenbeschleunigungssensor Spezifikation
Leistung:
Nummer der Achse: 3
Empfindlichkeit (± 5 %): 100 mV/ms-2 bei 15,915 Hz, HP1
Messbereich: 0.01 ms-2 RMS ÷ 50 ms-2 PEAK
Frequenzgang: 0.1 Hz ÷ 100 Hz
Resonanzfrequenz: 5,5 kHz (MEMS-Wandler)
Elektrisches Rauschen: < 316 μV RMS, HP1 Gewichtung
Elektrisch:
Versorgungsstrom 1 mA ÷ 10 mA (2,5 mA typ.) pro Kanal (IEPE)
Versorgungsspannung: 22 V ÷ 30 V (28 V typ.)
Vorspannung: 15,3 V ± 0,5 V ± 0,5 V
Ausgangsimpedanz: 51 Ohm
Lade-/Entladezeitkonstante: 30 Sek. typ
TEDS-Speicher installiert (Kanal 1)
---
