Gegendruckregler für Wasser ZZYP

für Chemikalienfür Luft und GasMembran

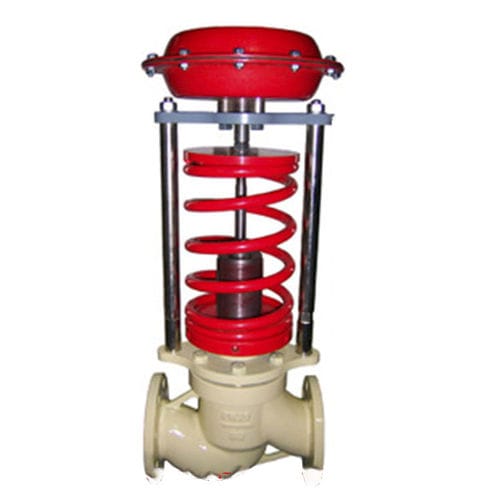

Das selbsttätige Druckregelventil ZZYP besteht aus einem Gehäuse, einem Stellantrieb, einer Stellfeder, einem Edelstahlbalg und einem externen Druckabgriff. Das Ventil benötigt keine Hilfsenergie aus externen Versorgungsquellen, durch die Verwendung des Mediums selbst Druck als Antriebskraft, kann es automatisch steuern und stabilisieren den Mediendruck. Es kann für Dampf, nicht-korrosives Gas, Flüssigkeit und Dampf in verschiedenen Prozesssystemen geeignet sein. Hauptmerkmale: 1 Druckausgleichsfunktion gewährleistet hohe Empfindlichkeit 2 Zuverlässige Handhabung, geräuscharm und wartungsfrei 3 standardmäßig modularer Aufbau 4 es hat mehrere zusammengesetzte Steuerungen durch Kombinationen von verschiedenen Komponenten 表现 控制类型：泄压类型（K），调压器类型（B） 额定Cv：如表1所示 压力控制精度：±3％。 Arbeitstemperatur：-10 〜350 ℃ Arbeitsprinzip 1. Typ Druckregler Das Ventil wird in der angegebenen Richtung durchströmt, wobei die Stellung des Ventilkegels den Durchfluss über die von Kegel und Sitz gebildete freie Fläche bestimmt.Der zu regelnde Minderdruck wird über einen Druckabgriff auf die Stellmembran übertragen und in eine Stellkraft umgeformt. Diese Kraft verstellt den Ventilkegel in Abhängigkeit von der Stellfederkraft.Die Federkraft ist über die Sollwertmutter einstellbar.Durch den druckentlasteten Aufbau können die vom Vordruck erzeugten und auf den Ventilkegel wirkenden Kräfte ausgeglichen werden.Der Minderdruck wird über die Membranfläche im Antrieb ausgeglichen.
