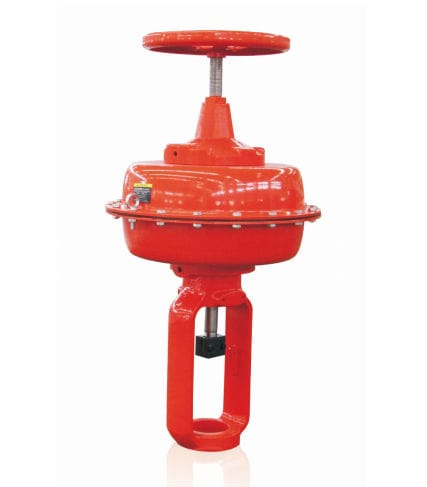

Pneumatischer Ventilantrieb 957

linearMembraneinfachwirkend

1. - Zwangsläufige Wirkung - Typ Luft-zu-Schluss 2. - Reaktion - Luft-Öffnen Federbereich: Positive Wirkung: 20~100Kpa, 40~200Kpa Reaktion: 80~200Kpa, 120~240Kpa Produkt Eigenschaften 1. - Dieser Sériés ist ein linearer pneumatischer Membranantrieb mit Multi-Feder-Struktur, geringem Gewicht, geringer Größe, großer Ausgangsantriebskraft und hoher Leistung. Sein Funktionsprinzip ist: der Luftdruck, der durch das elektrische oder Gassignal des Regelungsinstruments durch den Stellungsregler umgewandelt wird, wird in die Membrankammer eingegeben und wirkt auf die Membran, um einen Schub zu erzeugen, so dass sich die Ausgangswelle bewegt und gleichzeitig die Feder komprimiert, bis sie mit der Reaktionskraft der Feder ausgeglichen ist, so dass die Ausgangswelle die vorgegebene Position erreicht. Die Positionssteuerung kann auch durch direkte Einwirkung des Gassignals auf die Membrane erfolgen. 2. - Diese Art von Stellantrieben wird in zwei Typen unterteilt: direkt wirkende (957) und umgekehrt wirkende (967). Durch die Konstruktion dieses Stellantriebs kann das Regelventil zuverlässig geschaltet oder eingestellt werden.
