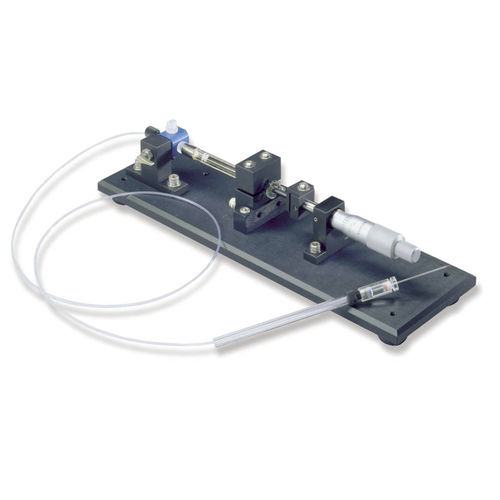

Manueller Mikro-Einspritzer

Der Manual Injector ist ein manueller Spritzenantrieb zur pneumatischen oder hydraulischen Ansteuerung von Injektionsnadeln oder Haltepipetten. Er eignet sich für die Injektion von Volumina im Nanoliter- bis Mikroliterbereich. Er wird auch häufig als Flüssigkeitskontrollgerät für Anwendungen eingesetzt, die eine empfindliche manuelle Kontrolle der Verschiebung des Inhalts von Mikronadeln erfordern. Das System ist aus qualitativ hochwertigen Teilen gefertigt. Die Basiseinheit besteht aus schwarz eloxiertem Aluminium. Ein nicht rotierendes Mitutoyo-Mikrometer sorgt für den Antrieb der gasdichten Spritze1. Ein Präzisions-3-Wege-Ventil bietet eine bequeme Methode zum Füllen der Flüssigkeitsleitung und zum Entfernen von Luftblasen aus der Leitung. Teflonschläuche, Chromatographieanschlüsse und ein Pipettenhalter2 vervollständigen das System. Die Injektionsauflösung hängt vom Volumen der eingesetzten Spritze ab, wie in der folgenden Tabelle dargestellt. Bei einer 25-µl-Spritze beispielsweise ergibt eine vollständige Umdrehung des Mikrometers (25 Teilungen) eine Verschiebung, die einem Volumen von 267 nl entspricht, und eine Umdrehung des Mikrometers um eine Teilung (0,001 Zoll) ergibt 10,6 nl.
