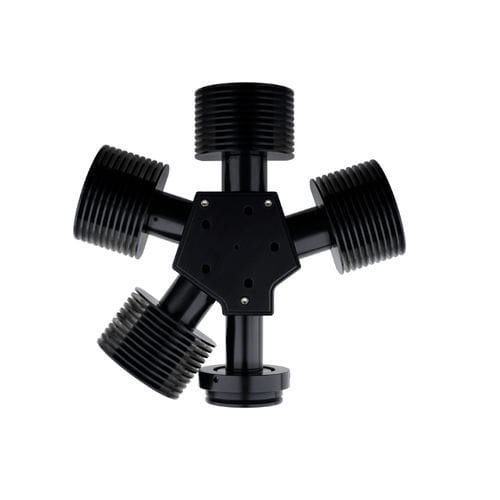

Schaltkasten für optische Strahlung Lambda OBC

Linieneinfach

Der Lambda OBC (Optical Beam Combiner) ist ein neues, patentiertes Konzept zur Zusammenführung separater Lichtquellen mit unterschiedlichen Spektren zu einem einzigen gemeinsamen Ausgangsstrahl. Jede einzelne Lichtquelle wird kollimiert, bevor sie über einen Bandpassfilter in den optischen Pfad gelangt. Die Filter für jede Lichtquelle fungieren auch als Spiegel, die die kollimierten Strahlen der vorherigen Lichtquellen reflektieren. In der nachstehenden Abbildung sind die optischen Pfade für jede Position einschließlich der auftretenden Reflexionen dargestellt: Traditionell war für die Kombination von mehr als zwei Lichtquellen der Einsatz eines dichroitischen Leiters erforderlich. Dichroitische Spiegel, die an einem Punkt des Spektrums von Transmission auf Reflexion umschalten, ermöglichen die Kombination separater Lichtquellen, vorausgesetzt, diese Quellen haben keine überlappenden Wellenlängen. Der Nachteil dieses Ansatzes ist, dass die Lichtquellen nicht einfach ausgetauscht werden können. Bei dichroitischen Leitern muss außerdem sorgfältig auf die Reihenfolge geachtet werden, in der die Lichtquellen in den Strahlengang eingebracht werden, um zu vermeiden, dass das Licht von der nächsten dichroitischen Quelle in der Reihe blockiert wird. In der Regel müssen vor jeder Lichtquelle zusätzliche Bandpassfilter eingefügt werden, um den gewünschten Wellenlängenbereich für jede Quelle auszuwählen. Jeder Filter und jedes Dichroitikum, die in der Leiter verwendet werden, verringern die Gesamtlichtleistung des Systems.
