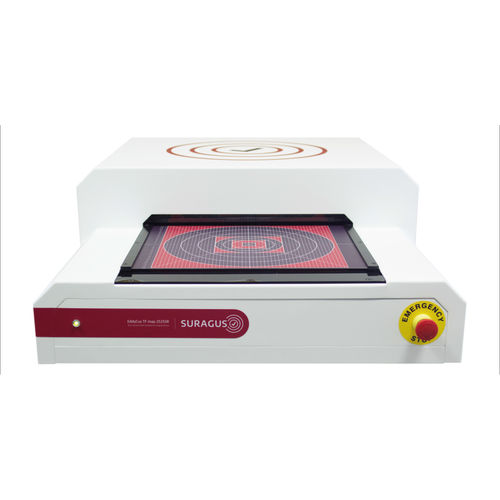

Tisch-Leitfähigkeitsmessgerät EddyCus® TF map 2525RM

EddyCus® TF map 2525RM – Bildgebendes Widerstandsmessgerät und Defekterkennung in Dünnschichten Eine Vielzahl von Materialeigenschaften bestimmt die Leitfähigkeit von Werkstoffen. Die Leitfähigkeit wird neben der Zusammensetzung auch von der Struktur und der Reinheit eines Werkstoffes beeinflusst. Der EddyCus® TF map 2525RM ist ein bildgebendes Messsystem, dass das Wirbelstromverfahren für die hochauflösende Abbildung der Leitfähigkeit und korrelierter Merkmale, Materialeigenschaften, Effekte und Defekte verwendet. Das Messsystem kann mit verschiedenen EddyCus-Sensoren ausgestattet werden. Die Bildgebung der Leitfähigkeit kann entweder mit hoher Auflösung oder mit hoher Eindringtiefe und Defekterkennung konfiguriert werden. Der EddyCus® TF map 2525RM erstellt Scans (Eddy Current C-Scans) der Oberfläche mit einem Punktabstand von 100 µm bis zu 10 mm. Das dreiachsige System ist in der Lage, 2D- und 2,5D-Flächen mit einer Größe von bis zu 250 x 250 mm / 10 x 10 inch zu scannen. Typische Anwendungen umfassen die Oberflächencharakterisierung von leitfähigen Materialien (z.B. SiC-, Graphit-, Metall-, Legierungs- oder Stahlplatten) oder anderen leitfähigen Halbzeugen. Zusätzlich kann das System zur Prüfung der elektrischen Integrität von gedruckter Elektronik und Schichten eingesetzt werden.
