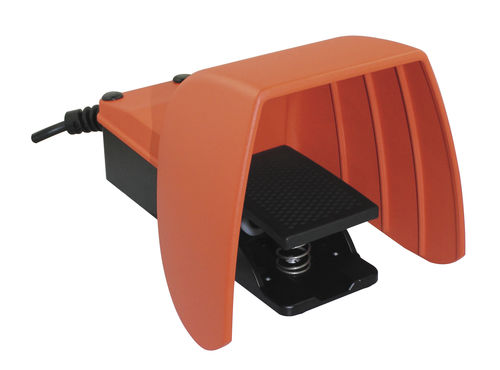

Steuerungs-Fußschalter FS61G-SP-S-1ZR

Sicherheitelektrisch1 Pedal

Bremsfuß-Schalter der Presse-FS-6 Eigenschaften: Diese Fußschalter sind für einige kritische Anwendungen solche Pressebremsmaschinensteuerung bestimmt. Diese Fußschalter haben eins mindestens der Pedale mit 3 Positionen, mit einem Druckpunkt, zum von gefährlichen Bewegungen zu steuern. Zur Pressebremssteuerung als Beispiel: drücken Sie das Pedal, um hinunter eine Pressebremse zu senken. Sie hat 4 Arbeitskontakte (2NC+2NO) zum der Bewegung und der ein Sicherheitsschalter (1 positiver öffnender NC-Kontakt + 1NO) zu fahren um die Bewegung zu stoppen. Das Fußpedal, bis den Druckpunkt drücken, in dem Widerstand wahrnehmbar ist. Dieses erlaubt den Wechsel der 2 Arbeitskontakte und Presse zieht abwärts um. Wenn Presse stark über dem Druckpunkt hinaus, die 2 Arbeitskontakte zu ihrer ersten Stelle und zum positiven öffnenden Sicherheitskontakt zurückgehen, ist als überflüssige Sicherheitsschaltung aktiviert, um die gefährliche Bewegung mmediately einzuleiten. Ein Wiederanlauf der Maschine ist nur möglich, nachdem man den Fußschalter freigegeben hat. Spezifikationen: Arbeitsfrequenz: 60 ops/Minute > Isolationswiderstand: >100mW @ DC 500V Durchgangswiderstand: <25mW Nennstrom/Spannung: 10A/600V WECHSELSTROM A600/AC15 Q300/DC13 Durchschlagsfestigkeit: 1000VAC für 1 Minute zwischen gegenwärtigen tragenden Teilen 2500VAC für 1 Minute zwischen nicht aktuellen tragenden Teilen Nutzungsdauer: Mechanisch 1 x106 (Operationen) elektrisch 5 x105 (Operationen) Betriebstemperatur: -30~+80oC (- 22~176oF) Grad Schutz: IP65, NEMA-Art - 2, 4, 13 (IP68-, NEMA-Art 6, 6P verfügbar auf Anfrage)
