Zykloidgetriebe DA series
koaxialmit Vollwelle500 - 1000 Nm

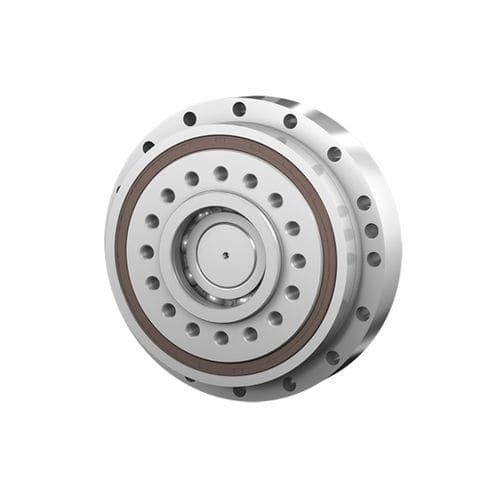

Zykloidgetriebe - DA series - SUMITOMO (SHI) Cyclo Drive Germany GmbH - koaxial / mit Vollwelle / 500 - 1000 Nm
Zykloidgetriebe - DA series - SUMITOMO (SHI) Cyclo Drive Germany GmbH - koaxial / mit Vollwelle / 500 - 1000 Nm
Zykloidgetriebe - DA series - SUMITOMO (SHI) Cyclo Drive Germany GmbH - koaxial / mit Vollwelle / 500 - 1000 Nm - Bild - 2
Zykloidgetriebe - DA series - SUMITOMO (SHI) Cyclo Drive Germany GmbH - koaxial / mit Vollwelle / 500 - 1000 Nm - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Zykloid
Achsenausrichtung
koaxial
Wellentyp
mit Vollwelle
Drehmoment
500 - 1000 Nm, 1 - 2 kNm, 2 - 5 kNm, 5 - 10 kNm
Aufbau
kompakt, für flansch, modular
Anzahl Stufen
einstufig, Zwei-Stufen
Leistung
Präzision
Anwendungen
für Elektromotor, Industrie, Mitnahme, für Werkzeugmaschinen, Welle
Weitere Eigenschaften
mit Motoradapter
Rotationsgeschwindigkeit

Min: 0 rpm
(0 rad.min-1)

Max: 6.150 rpm
(38.641,59 rad.min-1)

Spielraum

0,02 °

Untersetzungsverhältnis

Min: 29 unit

Max: 119 unit

Beschreibung

Direkt in das Getriebegehäuse integrierte Schrägkugellager. Die verbesserte Konstruktion sorgt für eine sehr genaue Bewegungsqualität und eine erhöhte Drehmomentdichte sowie Lagerkapazität. Höchste Drehmomentdichte unserer einstufigen Getriebe Ideal für Roboteranwendungen Hohlwelle realisierbar Vollständig abgedichtete modulare Ausführung mit Motoradapter und Klemmring verfügbar Vorteile der Fine Cyclo DA-Serie Ultrakompakte Bauweise Ca. 8% verkleinerter Gehäusedurchmesser, mehr als 5% verkürzte Gehäuselänge und 25% höheres Drehmoment Enormer Kostenvorteil Durch den Einsatz der einstufigen DA-Getriebe ergeben sich deutliche Kostenvorteile im Vergleich zu verfügbaren zweistufigen Getrieben der gleichen Drehmomentklasse Geräuschpegel optimiert und deutlich reduziert Wichtiger, wenn Menschen in der Nähe angetriebener Anwendungen arbeiten, wie z. B. im medizinischen Bereich. Einfache Installation in die Applikation Anschlussgeometrie erfordert keine aufwändige Installation und keine Anpassung der Antriebswelle Flexibler Aufbau Anschluss von mehreren Motorwellendurchmessern möglich, dadurch Einsatz von Motoren vieler verschiedener Hersteller Vollständig abgedichtete modulare Ausführung Ab Werk lebensdauergeschmiert
