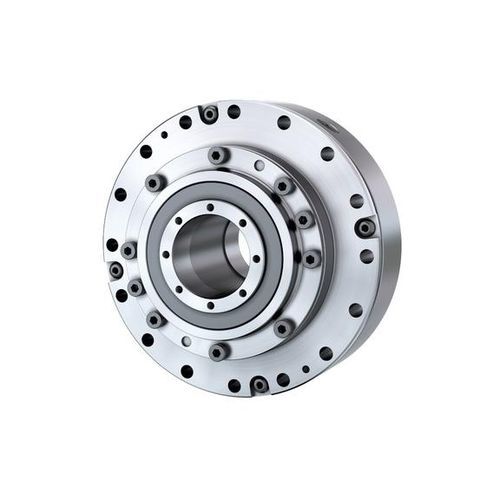

Zykloidgetriebe E CYCLO

200 - 500 Nm100 - 200 Nm500 - 1000 Nm

Hoch präzises Wellgetriebe mit Abtriebsflansch und hoher Steifigkeit Die neue E CYCLO Serie weist durch ihre internen Rollenlager eine hohe Steifigkeit auf. Diese ist im Vergleich zur Konkurrenz deutlich höher. Daher ist mit dem E CYCLO eine höhere Leistung auf geringerem Bauraum und damit geringeren Kosten realisierbar. Hohe Steifigkeit Lost Motion 1,0 arcmin Übertragungsfehler 0,75 arcmin Zulässige Drehmomente bis 284 Nm Radiallasten bis 2050 N Axiallasten bis 3000 N Vollständig abgedichtet inclusive Kreuzrollen-Hauptlagerung Vorteile der Fine Cyclo E Cyclo Serie Spielfreies Getriebe Kleinster Bauraum Ø 74mm – Ø 95mm Verdrehsteifigkeit bis zu 15,9 Nm/arcmin Die Verzahnung und die zugrundeliegenden Profile sind vollständig in unserer Design Department entwickelt worden, genügen höchsten Standards und garantieren eine lange Lebensdauer. Dabei weißt das Profil trochoidenförmige Zähne, genauer noch epitrochoidförmige parallele Kurven auf. Die kompakte Reihe der ECY-Getriebe für spielfreie Anwendungen vereint ein gewöhnliches Spannungswellengetriebe mit der Technologie ineinander greifender CYCLO-Antriebe und bietet hohe Festigkeit bei kompakter Struktur. Durch diese Bauart ist es möglich anspruchsvollen Belastungen standzuhalten und einen sicheren und langlebigen Betrieb zu garantieren.
