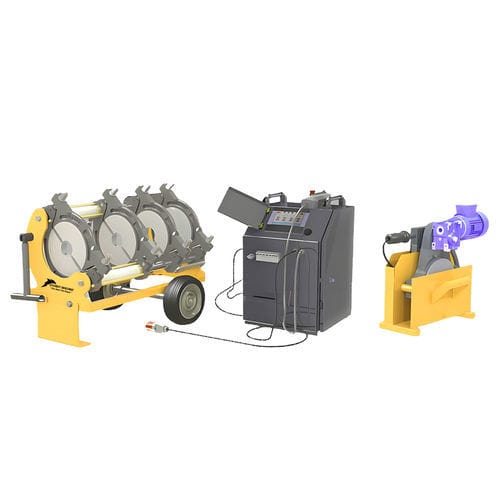

CNC-Schweißmaschine Sm250

StumpfautomatischBenchtop

CNC SM250 Stumpfschweißmaschine Körper Der Hauptkörper trägt die zu verschweißenden Kunststoffrohre mit zwei beweglichen und zwei festen Klemmen, die deren Fixierung und Zentrierung gewährleisten. Das System wird mit hydraulischer Druckkraft beaufschlagt. Mit zwei Kolben auf der Trägerwelle treibt diese Kraft die beweglichen Klemmen vor und zurück und sorgt so für die für den Schweißvorgang erforderliche Bewegung. CNC SM250 Stumpfschweißmaschine Trimmer Es handelt sich um das Element der Stumpfschweißmaschine, das die Stumpfreinigung der auf dem Hauptkörper befestigten und zentrierten Rohre mit zwei rotierenden Klingen auf der rechten und linken Seite und den Schneidklingen auf diesen Klingen vor dem Erwärmungsprozess durchführt und sie für die Erwärmung bereit macht. Die Drehbewegung des Trimmers wird durch die Motor- und Getriebereihe gewährleistet. Das Fräsaggregat der CNC-Stumpfschweißmaschine SM250 erzeugt gratfreie und parallele Rohroberflächen. CNC SM250 Stumpfschweißmaschine Heizelement Es ist das Element der Stumpfschweißmaschine, das die Rohrstumpfoberflächen, die mit dem Beschneidevorgang auf die gewünschte Rauheit gebracht werden, durch Erwärmung mit der Heizplatte für den Fügevorgang vorbereitet. Die Temperatureinstellung der Heizung erfolgt über den digitalen Temperaturregelthermostat an der Heizplatte. Steuerung der CNC SM250 Stumpfschweißmaschine Die elektrische und hydraulische Steuereinheit überträgt den für den Betrieb der Maschine erforderlichen Strom an die Heizung und den Trimmer und den Hydraulikdruck an die Hauptmaschine. Das Steuergerät wird mit einer Handsteuerung bedient. An der Handsteuerung befinden sich vier Tasten und ein Schalter. Mit den Tasten werden die beweglichen Klammern vorwärts und rückwärts bewegt. Der Schalter schaltet den Trimmer ein.
