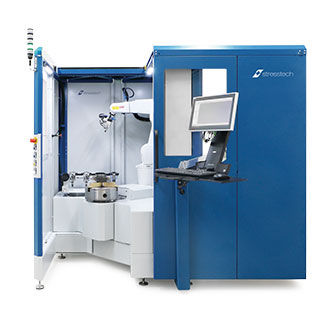

Robotisiertes Inspektionssystem RoboScan S Vertical

KameraLaserRaster

Der RoboScan S Vertical ist für die Qualitätskontrolle kleiner bis mittelgroßer kreisförmiger symmetrischer Teile wie Zahnräder und PKW-Wellen konzipiert. RoboScan S Vertical bietet schnelle und flexible Messungen mit hoher Wiederholgenauigkeit für vertikal orientierte Teile. - Ein Stativ kann mit mehreren unterschiedlichen Sensoren zur Erfassung einer Vielzahl von Oberflächen und Teilen ausgestattet werden - Geeignet zur Erkennung von Schleifverbrennungen auf ID- und OD-Oberflächen - Freier Zugang zum Einspannen der Teile ermöglicht eine ergonomische Arbeitsposition RoboScan S-Systeme bestehen aus Standardfunktionen, obligatorischem Zubehör und Optionen. Standard-Merkmale Gehäuse - Der Roboter befindet sich in der Sicherheitsumhausung, in der das gesamte Messbewegungssystem untergebracht ist. Die Schutzeinhausung ist mit einem Not-Aus-System, einer Sicherheitstür an der Vorderseite und einer Servicetür auf der linken Seite ausgestattet. Der Schaltschrank ist in die Einhausung integriert. Roboter - ABB Industrieroboter - ABB Robotersteuerung - ABB Teach-Pendant Bedienfeld mit - Not-Aus-Taster - Not-Aus-Reset-Taster - Reset-Zyklus-Taster - Taster für Zugriffsanforderung - Taster Tür öffnen/schließen Vertikale Dreheinheit mit Handspannfutter - Der RoboScan S ist mit einem MTD 250 Getriebe ausgestattet, das die Probe rotiert. Das Stativ ist mit einem 3-Backen-Futter mit optional austauschbaren Sonderbacken ausgestattet.
