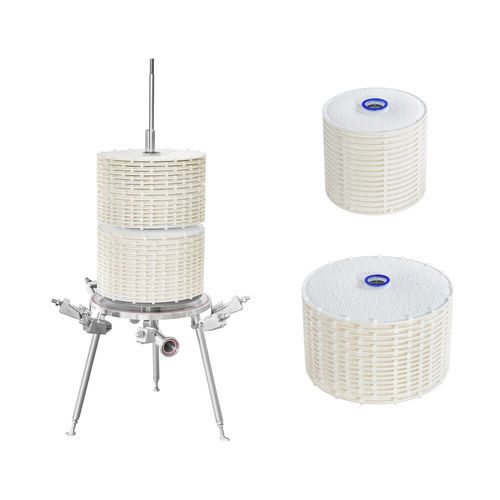

Filterscheibe SF-DISC series

Das SF-DISC Modul für Tiefenfilter besteht aus Filterzellen, die wiederum aus zwei Filterschichten bestehen. Zwei Filterschichten-Ronden und eine Kunststoff-Drainagescheibe sind zu einer Filterzelle zusammengefügt. Der Filterzellenrand wird durch eine Randumspritzung abgedichtet. Mehrere Filterzellen werden anschließend zu einem Filtermodul zusammengebaut. Die Drainage befindet sich auf der Klarseite der beiden Filterschichten, d. h. die Fließrichtung verläuft von außen nach innen. Der Außenrand des Filters erhält eine Spritzgussfassung aus Polypropylen, so dass ein geschlossenes Filtrationssystem entsteht. Die einzelnen Filterzellen werden mit Kunststoffzwischenringen übereinandergesetzt, bis eine bestimmte Bauhöhe erreicht ist. Über diesen Innenkern läuft das Filtrat ab. Danach werden Adapter (O-Ring oder Flachdichtung) am Innenkern des Filtrationssystems befestigt, um die Filterzellen zu stabilisieren und mit der Filtratleitung zu verbinden. Der gesamte Aufbau bildet ein Filtermodul mit 12“ oder 16“ Durchmesser und 16 Filterzellen. Die eigentliche Filtration findet durch die Filterschichten statt, die mit unterschiedlichen Filtrationseigenschaften erhältlich sind. Mit den unterschiedlichen Schichtentypen der SF-DISC Module für Tiefenfilter werden alle Bereiche von der groben Partikelfiltration über die Klärfiltration und die Sterilfiltration bis hin zur Abtrennung von Mikroorganismen abgedeckt.
