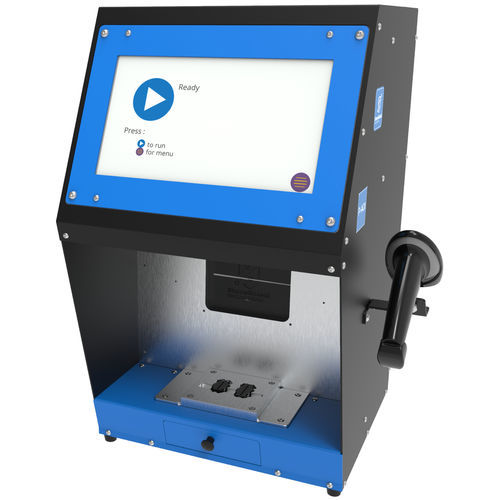

Optisches Inspektionssystem P-AOI

automatisiertvisuellQualität

Das P-AOI - Punching Automated Optical Inspection ist ein System zur visuellen Inspektion von zuvor gestanzten Steckverbindern, um zu prüfen, ob der Stanzprozess den Anforderungen entspricht. Die Maschine prüft, ob die richtigen Löcher gestanzt wurden und die Qualität des Stanzens (Lochabstand und Gratabmessungen). Das zu prüfende Stanzmuster wird mit einem Barcode-Lesegerät ausgewählt oder von einer APM-Maschine geliefert. Die Muster werden lokal vom Benutzer definiert, ebenso wie der Lochabstand und die Akzeptanzschwelle. Der Benutzer legt die gestanzten Stecker in eine Matrix ein und drückt einen Knopf, um den Prüfprozess zu starten. Die Software erkennt automatisch, ob das Muster korrekt ist und welche Löcher OK und NOK sind. Die Matrix ist flexibel für verschiedene Steckverbinder, kann aber bei Bedarf auch ausgetauscht werden. Die Software zur Identifizierung neuer Steckverbinder kann leicht in die Maschine integriert werden.
