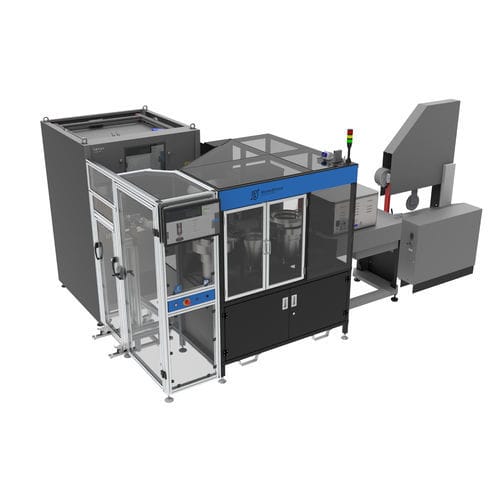

Vollautomatische Montagelinie HV-RoFAL

RoboterHochspannungfür Schneidelösungen

Die High-Voltage - Robotic Fully Automated Line (HV-RoFAL) ist eine komplette und vollautomatische Linie zum Schneiden, Vormontieren von Komponenten und zur Bearbeitung von HV-Kabeln und HV-Steckern. Sie ist eine technologische Kombination der Komax-Maschinen Kappa und Lambda 240 mit dem HV-RAM von StoneShield. Der gesamte Prozess läuft vollautomatisch und ohne Eingriff des Bedieners ab: die Maschine wird mit den Kabelspulen und den Steckerkomponenten als Schüttgut in Zuführungen beschickt; von hier aus wird das Kabel geschnitten und direkt dem HV-RAM zugeführt, der die Vormontage der Komponenten durchführt; der HV-RAM verarbeitet das Kabel und leitet es direkt an den Lambda weiter, der die Kabelverarbeitung wie Schneiden, Abisolieren und Crimpen durchführt; nachdem der Lambda seinen Zyklus beendet hat, nimmt der HV-RAM das fertige Produkt auf und speichert es in einem Kabelgestell zur späteren Abholung. Die Lösung kann sowohl für einadrige als auch für zweiadrige Kabel eingesetzt werden. In diesem Fall werden zwei Abwickler verwendet und der Kappa schneidet beide Kabel gleichzeitig. In Verbindung mit der vollständigen Autonomie wird ein fehlerfreier Prozess erreicht, da die Qualität der Produkte während des gesamten Prozesses kontrolliert wird. Die nahtlose Kommunikation zwischen allen Maschinen gewährleistet außerdem die vollständige Rückverfolgbarkeit des Prozesses.
