Freilauf-Käfig / Nocken DC series
Lager

Freilauf-Käfig / Nocken
Freilauf-Käfig / Nocken
Freilauf-Käfig / Nocken
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Technologie
Nocken
Aufbau
Lager
Drehmoment

Min: 63 Nm
(46,4664 ft.lb)

Max: 4.875 Nm
(3.595,6155 ft.lb)

Durchmesser

Min: 50 mm
(1,97 in)

Max: 186 mm
(7,32 in)

Rotationsgeschwindigkeit

Min: 0 rpm
(0 rad.min-1)

Max: 8.600 rpm
(54.035,39 rad.min-1)

Beschreibung

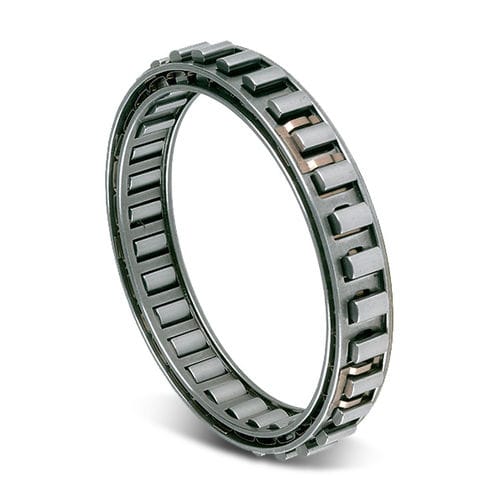

Die Bauart DC ist ein Klemmkörperkäfigfreilauf ohne Innen- und Außenring. Der Einbau erfolgt zwischen zwei konzentrischen Laufbahnen oder Ringen, die zueinander gelagert werden müssen. Schmierung und Abdichtung sind vorzusehen. DC-Freiläufe der Ausführung- N sind für alle in der Antriebstechnik üblichen Schmiermittel geeignet. Das Maß »e*« muss beachtet werden. Innerhalb dieses Einbaumasses dürfen keine Einstiche oder Kanten vorhanden sein. Diese könnten die einwandfreie Funktion beeinflussen. Als Laufbahnen können auch einsatzgehärtete Wellen oder Bohrungen in Gehäusen vorgesehen werden, wenn folgende Daten beachtet werden: Oberflächenhärte der fertigen Teile HRC 60 bis 62 bei einer Einsatztiefe von mindestens 0,6 mm, Kernhärte HRC 35 bis 45. Die Oberflächenrauhigkeit Rz 6,3 darf nicht überschritten werden. Die maximale Konizität zwischen den Klemmbahnen beträgt 0,007 mm auf 25 mm Länge.
