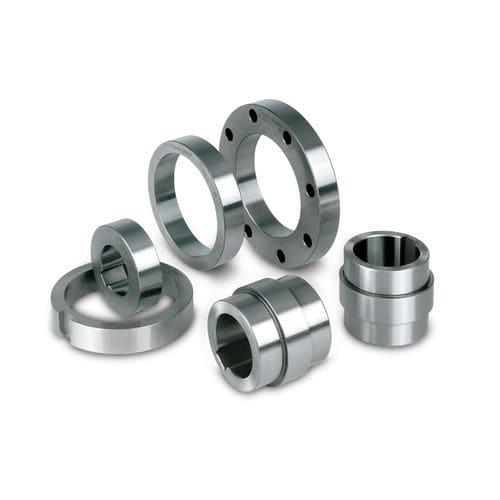

Freilauf ohne Innenlager DC races series

Nockenaußenintegrierbar

Die DC-Ringe sind für den Einsatz mit DC-Klemmkörperkäfigen bestimmt. Die Kombination von Käfigfreilauf und DC- Ringen ergibt einen ungelagerten Freilauf. Der zusätzliche Einbau von Lagern, die axiale und radiale Kräfte aufnehmen, ist erforderlich, ebenso Schmierung und Abdichtung. Die Summe aller Montagetoleranzen darf nicht zum Überschreiten der maximal zulässigen Klemmspalthöhe führen (siehe Datenblatt-Rückseite unter Einbau-Freiläufe „DC“). Die maximale Konizität zwischen den Klemmbahnen beträgt 0,007 mm auf 25 mm Länge. Die Außenringe der Typen »A*« und »B*« müssen in formstabile Gehäuse eingepresst werden, um eine gute Abstützung zu gewährleisten. Bitte setzen Sie sich mit unserer Technik in Verbindung, wenn Sie das maximale Freilaufdrehmoment mit der Type »A*« und »G*« übertragen wollen. Die Belastung der Passfeder ist zu überprüfen.
