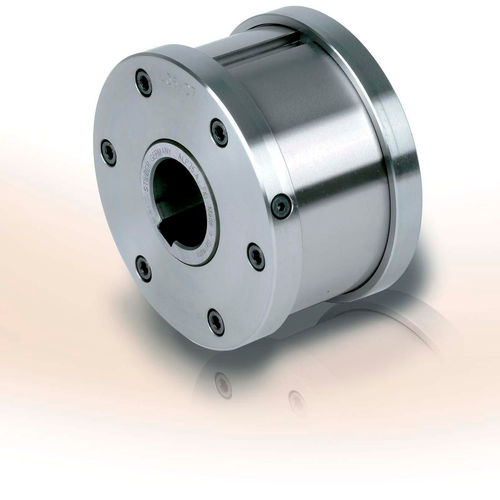

Lager-Freilauf ALPF7D7 series

Vorschub-Schalt

Die Bauart ALP..F7D7 ist ein abgedichteter, montagefertiger Rollenfreilauf, in sich gelagert mit zwei Kugellagern der Reihe 160.. Sie werden nicht mit Ölfüllung geliefert. Eingesetzt werden diese Freiläufe meistens als Überholkupplung oder Schaltfreilauf (Beispiel ierzu auf der nächsten Seite). Zur Übertragung des Drehmomentes ist der Außenring mit einer Paßfedernut versehen. D7 ist ein Abschlußdeckel. Am Umfang befinden sich zwei Schrauben zum Einfüllen und Ablassen des Öles und zur Kontrolle des Ölstandes. Die Abdichtung erfolgt mit V-Ringen. Deckel und Dichtung sind ausgelegt für eine leckagefreie Ölfüllung bei geringstem Schleppmoment. Es wird empfohlen, den Freilauf komplett montiert zu bestellen. Dazu benötigen wir die Angabe der Überholdrehrichtung des Innenringes bei Ansicht auf Deckel D7.
