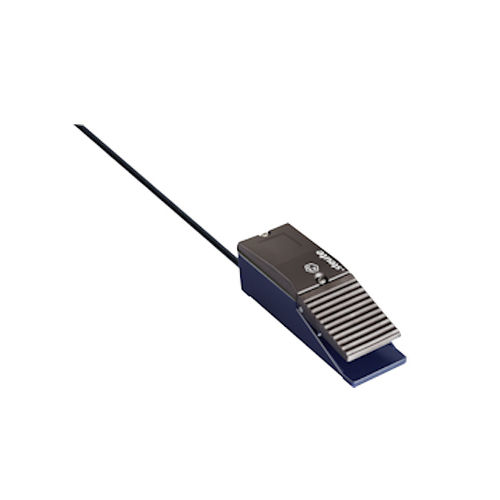

Steuerungs-Fußschalter Ex GF series

elektrisch1 Pedalex-geschützt

• Ex-Zone 1 und 21 • 1-pedalig • Metallgehäuse • Ohne Schutzhaube • Max. 2 Kontakte • Geringe Pedalhöhe • Mit konfektionierter Leitung • Achtung: Benötigte internationale Zulassungen bei Bestellung bitte mit angeben! Angewandte Normen EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN 60079-31, EN ISO 13849-1 Gehäuse Aluminium-Druckguss, pulverbeschichtet Deckel Thermoplast, glasfaserverstärkt, schlagfest, selbstverlöschend UL 94 V-0 Pedal Thermoplast, glasfaserverstärkt, schlagfest, selbstverlöschend UL 94 V-0 Schutzart IP65 (IEC/EN 60529) B10d (10 % Nennlast) Ex GF: 2 Millionen TM Ex GF: max. 20 Jahre Anschlussart Anschlussleitung H05VV-F Anschlussquerschnitt 3 oder 4 x 0,75 mm² (einschl. Aderendhülsen) Kontaktmaterial Silber Schaltsystem Ex GF: Schleichschaltung, Öffner zwangsöffnend A Ex GFM: Sprungschaltung Schaltelemente Ex GF: 1 Öffner/1 Schließer, Form Zb Ex GFM: Wechsler mit Einfachunterbrechung Form C oder 1 Öffner/1 Schließer, Form Za Schalteinsatz Ex GF: Ex 14 Ex GFM: Form C: ExM 14, Form Za: ExM 14 1Ö/1S Gebrauchskategorie AC-15; DC-13 Bemessungsbetriebsstrom/-spannung Ie/Ue Ex GF: 6 A/250 VAC; 0,25 A/230 VDC Ex GFM: 5 A/250 VAC; 0,16 A/230 VDC Ex GFM 1Ö/1S: 5 A/250 VAC; 0,2 A/230 VDC Kurzschlussschutz Ex GF: 6 A gG/gN-Sicherung Ex GFM: 5 A gG/gN-Sicherung Umgebungstemperatur Ex GF: T6: –20 °C … +60 °C, T5: –20 °C … +75 °C Ex GFM: T6: –20 °C … +60 °C Mech. Lebensdauer > 1 Million Schaltspiele Schlagenergie max. 7 J Zulassungen PTB 11 ATEX 1002 X IECEx PTB 11.0090X * Japan: CML 22JPN1380X (Ex 14) *
