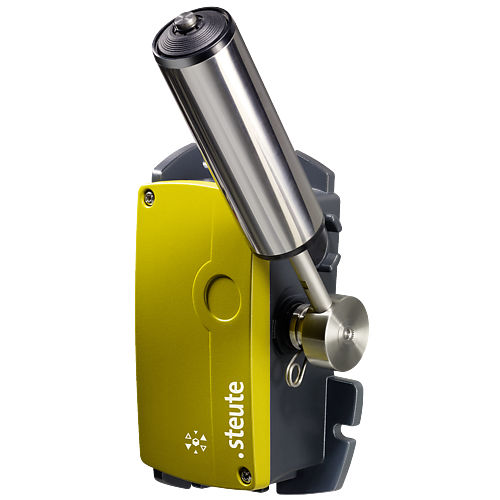

Schalter für Förderbänder ZS 92 SR

verstellbarHebeleinpolig

• Temperaturbeständig von -40 °C bis +85 °C • Hohe Schutzart IP66 / IP67 • Korrosionsbeständiges Aluminiumgehäuse • Schrauben und Bandschieflaufrolle aus Edelstahl • Mit gestaffelten Kontakten einstellbar von 5° bis 35° • Rück- und unterseitige Montagemöglichkeit Angewandte Normen EN 60947-5-1 Gehäuse Aluminium-Druckguss, korrosionsbeständig, pulverbeschichtet, passiviert, schlagfest, anthrazitgrau, ähnlich RAL 7016 Deckel Aluminium-Druckguss, korrosionsbeständig, pulverbeschichtet, passiviert, schlagfest, signalgelb, ähnlich RAL 1003 Anzugsmoment Deckelschrauben: max. 2,5 Nm Schutzart IP66/IP67 (IEC/EN 60529) B10d (10 % Nennlast) 2 Millionen TM max. 20 Jahre Kontaktmaterial Silber Schaltelemente 2 Öffner/2 Schließer, Form Zb Schaltsystem Sprungschaltung, Typ P: Öffner zwangsöffnend A Schaltpunkte Einstellbar 5° bis 35°; Voreinstellung 2 x 10° Anschlussart Schraubanschlussklemmen Anschlussquerschnitt max. 2,5 mm² (einschl. Aderendhülsen) Leitungseinführung 2 x M25 x 1,5 Bemessungsstoßspannungs­festigkeit Uimp 6 kV Bemessungsisolations­spannung Ui 400 V Konventioneller thermischer Strom Ithe 4 A Bedingter Kurzschlussstrom 1100 A Bemessungsbetriebsstrom/-spannung Ie/Ue 4 A/400 VAC; 0,25 A/250 VDC; 0,55 A/125 VDC; 2,5 A/48 VDC; 3 A/24 VDC Gebrauchskategorie AC-15; DC-13 Kurzschlussschutz 4 A gG/gN-Sicherung Mech. Lebensdauer > 1 000 000 Schaltspiele bei max. 45° Betätigungswinkel Zulässige Bandgeschwindigkeit 7 m/s für 3 h bei einem Andruck von 50 N Schalthäufigkeit max. 600/h Umgebungstemperatur –40 °C … +85 °C Verschmutzungsgrad 3 Meldeleuchte optional
