XYZ-Positioniersystem 782300:148.26

linearPortalfür Reinraum

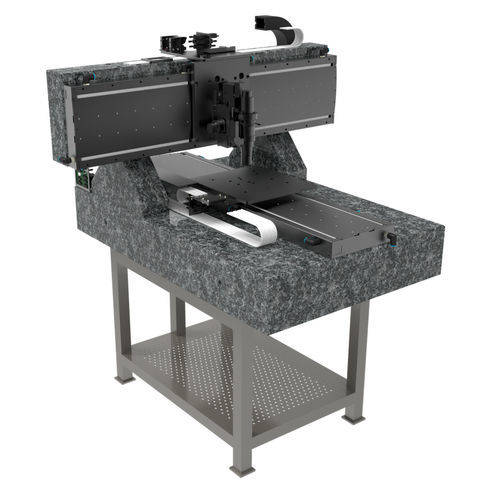

XYZ Inspektionsportal mit Verfahrwegen bis 720 mm | XY Linearmotor, Profilschiene | Z Kugelgewindetrieb, DC-Motor Hochpräzise Qualitätssicherung für Reinraumanwendungen Dieses Inspektionssystem (hier ohne Abdeckung gezeigt) ist speziell für die automatisierte Qualitätskontrolle entwickelt. Das Positioniersystem erlaubt die Positionierung entlang zweier linearer Achsen. Eine hochauflösende Kamera bzw. Sensor wird relativ zur Probe verfahren um Geometrien zu prüfen, Messungen auszuführen und spezielle Qualitätsmerkmale zu dokumentieren. Die Steuerung erfolgt über einen separaten Motion-Controller für drei Achsen. Automatisierte und wartungsarme 24/7 Inspektion · Inspektion mehrerer Objekte gleichzeitig durch Verfahrwege bis 720 mm · Verringerung der Zykluszeit mit Geschwindigkeiten bis zu 750 mm/s und Beschleunigungen mit 2 m/s2 · Präzise Messergebnisse und enorme Qualitätssteigerungen mit Wiederholgenauigkeiten bis 1 µm · Wartungsarmer 24/7 Betrieb und flexibles Wartungskonzept durch den schnellen Systemaustausch auf der Granitstruktur Optional erweiterbar: · Verschiedene Verfahrwege bis 720 mm · Optional mit motorisierter Z-Achse · Ausführung für Reinraum ISO 14644-1 (bis Klasse 1 auf Anfrage) · Anschlüsse für Absaugung und umlaufende Bandabdeckungen · Mit/ohne Gestell und Grundplatte aus Granit oder Aluminium · Integration in die kundenspezifische Gesamtanwendung · Gebrauchsfertige Steuerung mit vorkonfiguriertem Controller inkl. Beispielsoftware
