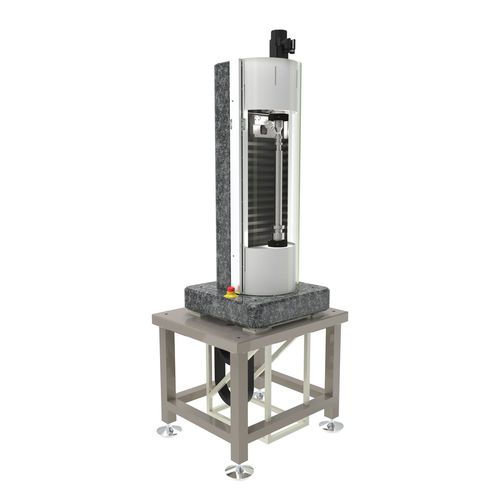

Universelle Messanzeige 782492:001.26

Wellenprüfstand für Rundlauf, Rundheit und Zylinderform | Messbereich: Max. Länge 400 mm / Ø 35 mm Universelle Rundheitsmessung von zylindrischen Objekten Um die Zylindrizität von geschliffenen Spindeln zu messen, ist der Einfuss der Schwerkraft störend. Folglich wird hier der Messling vertikal zwischen Spitzen aufgenommen. Die Spitzen in den Dreheinheiten werden im montierten Zustand überschliffen um den Exzentrizitätsfehler auf ein Minimum zu reduzieren. Für die Vertikalbewegung des Sensors sind Kugelumlaufführungen direkt auf einem Granit montiert, was minimale Ablauffehler garantiert. Universeller Prüfstand für Längen bis 400 mm und Ø 35 mm Ideal für universelle Rundlauf-, Rundheitsprüfungen und Prüfung der Zylinderform von Musterwellen mit optischen Abstandssensor Genauigkeitsklasse < 1 µm Hochgenaue Ausrichtung Welle / Linearachse Gleichlauf der zwei Drehantriebe Optionen: Erweiterbare Verfahrwege Anpassung an den Prozess: Apertur, Probenhalterung, Erweiterung zusätzlicher (motorisierter) X/Y-Achsen Angepasste Vibrationsentkopplung Sicherheitskonzept und -technik (Not-Aus, Türschalter, Lichtgitter, Laserscanner, STO, SLS) Individueller Aufbau mit Gestell, Umhausung oder Einbindung in den Prozess Kundenspezifische Entwicklung mit 3D-Entwurf, Prototypen, Serienproduktion
