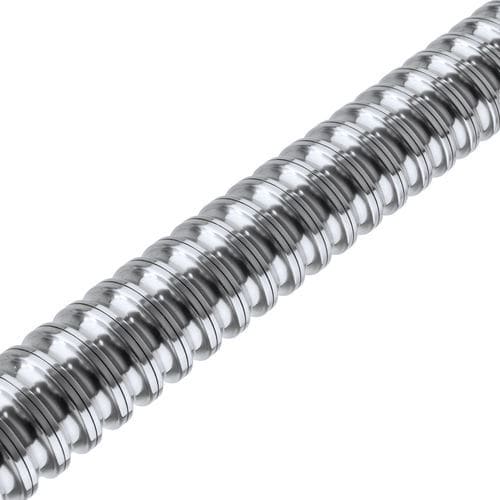

Schraubenwelle 2446

Spindelwellen für gerollte Kugelgewindetriebe Spindeldurchmesser 16 - 80 mm, Steigung von 2 - 50 mm, Längen bis 6 m • Standard • kundenspezifisch • Ideale Ergänzung für die Muttern-Baureihen 2446, 3446, 8436, 8446, 8132 und 8142. Individuelle Spindelgrößen sind gegen Aufpreis und auf Anfrage erhältlich. Die maximal verfügbare Länge der Spindelwellen wird hier angegeben. Weitere Längen sind gegen Aufpreis erhältlich. Die Standard-Genauigkeitsklasse für Spindelwellen ist T7. Die Toleranzklassen T5, T9 und T10 sind auf Anfrage erhältlich. - Die hier aufgeführten Standardabmessungen für Spindelwellen und Muttern sind kurzfristig verfügbar. - Weitere Größen, konfektionierte Kugelgewindetriebe nach Zeichnung, inklusive Endenbearbeitung mit montierter Mutter sind auf Anfrage erhältlich - Nicht aufgeführte Sonderabmessungen, sowie Kugelgewindetriebe in korrosionsbeständiger Ausführung sind ebenfalls auf Anfrage erhältlich Spezifikationen: - Steigung P: 5 - 40 mm - Nenn-Durchmesser: 16 - 80 mm - Kerndurchmesser: 12,9 – 73,3 mm - Kugeldurchmesser dW: 3,5 – 7,5 mm - Gangzahl: 1 – 5 (2) - Teilung: 5 – 10 (20) mm - max. Länge: 3000 – 6000 mm
